Installieren der Vorschubrollen (R500 WF EUR/EUR+ / RA50 4R)

Achten Sie immer darauf, dass die Vorschubrollen für den jeweiligen Zusatzwerkstoff (Durchmesser und Material) geeignet sind. Die Drahtvorschubrollen gemäß den Tabellen hier auswählen: Drahtvorschub-Verschleißteile.

1.

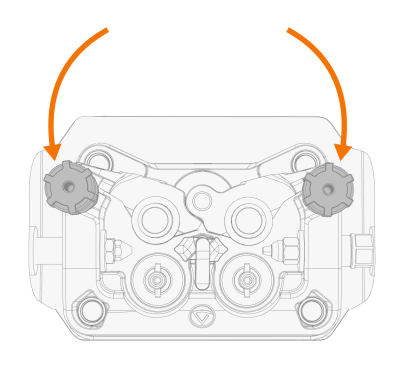

Lösen Sie die Druckhebel des Drahtvorschubmechanismus.

2.

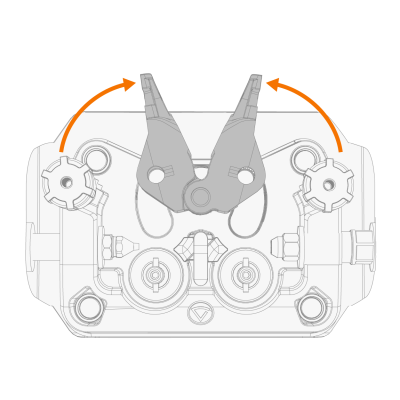

Die Verriegelungsarme der Andruckrolle öffnen.

3.

Die Druckrollen-Befestigungsstifte und die Vorschubrollen-Befestigungskappen abnehmen.

4.

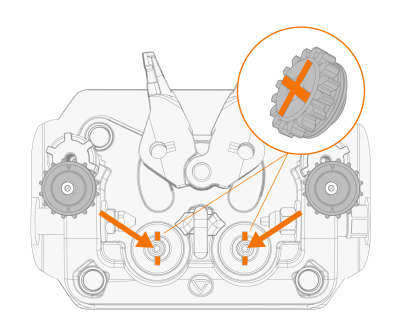

Die Antriebsrollen installieren. Richten Sie die Kerbe auf der Unterseite der Vorschubrolle am Stift auf der Antriebswelle aus.

5.

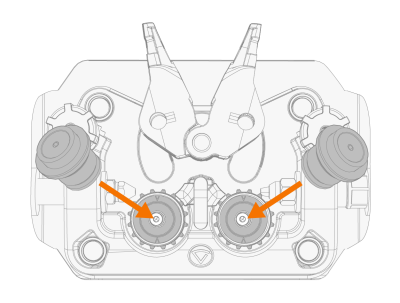

Die Antriebsrollen-Montagekappen anbringen.

6.

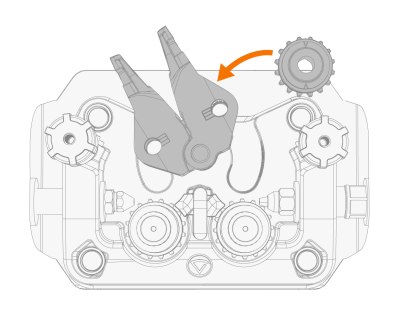

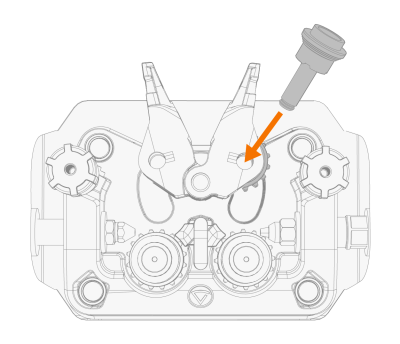

Die Druckrollen und Befestigungsstifte installieren (es gibt keine Ausrichtungsausschnitte auf der Unterseite der Druckrollen).

7.

Mit dem Installieren des Fülldrahts fortfahren (siehe Schweißdraht installieren (R500 WF EUR/EUR+)) oder die Verriegelungsarme und Druckgriffe an den Vorschubrollen schließen.
