Installieren der Ausrüstung an einem Gestell (optional)

Das Schweißgerät kann mit oder ohne Kühleinheit auf einem Gestell oder einem 4-rädriges Fahrgestell montiert werden (als Zubehör erhältlich). Das Prinzip der Geräteinstallation ist bei beiden gleich.

Für weitere Informationen zum Installieren der Stromquelle oben auf der Kühleinheit, siehe Installieren der Kühleinheit (optional).

Benötigte Werkzeuge:

1.

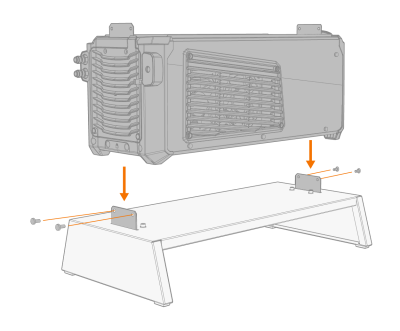

Die Kühleinheit am Gestell anbringen, sodass die Befestigungsplatten ausgerichtet sind und in ihre Schlitze einrücken. Die Kühleinheit mit zwei Schrauben (M 5×12) vorn und zwei Schrauben (M 5×12) hinten befestigen.

2.

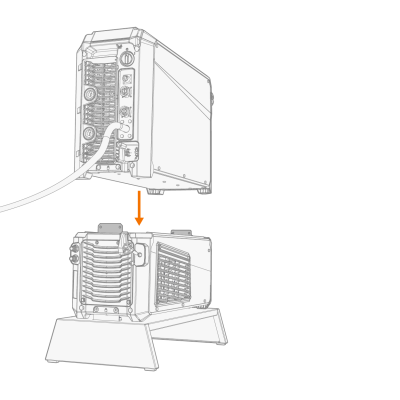

Die Stromquelle oben auf der Kühleinheit anbringen und die Einheiten mit zwei Schrauben vorn und zwei Schrauben hinten befestigen. Siehe Installieren der Kühleinheit (optional) für Installationsdetails.

Für Informationen zum Installieren des RCM auf der Stromquelle, siehe Anschließen des RCM an die Stromquelle (optional).
