Verbinden der Kabel mit dem Drahtvorschub (R500)

Zur Beschreibungen der Anschlüsse des Drahtvorschubs und ihrer Lage, siehe R500-Drahtvorschubgeräte.

Bei den Anschlüssen sind modellspezifische Abweichungen gegeben.

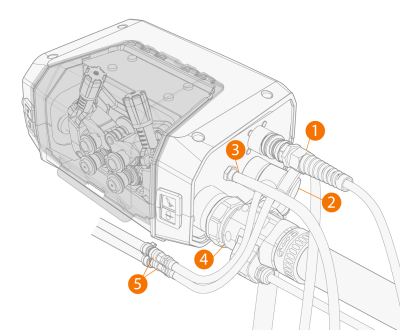

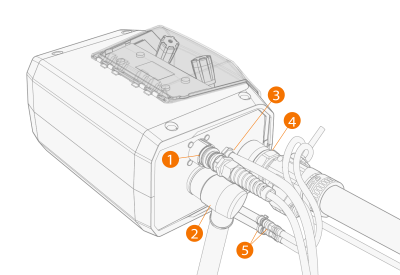

Front

1.

Das Steuerkabel für die Schweißbrenner-Zusatzgeräte (1) an den Peripherieanschluss anschließen.

2.

Das Schweißstromkabel (2) an den Pluspol (+) anschließen und mit einem geeigneten Werkzeug anziehen.

3.

R500 Wire Feeder EUR+: Für die Brennerreinigung mit Druckluft den Druckluftschlauch (3) am Ausgangsanschluss anbringen.

4.

Den Brenneranschluss (4) in den Euro-Anschluss schieben und die Manschette handfest anziehen.

5.

Eine optionale Kühleinheit an die Kühlflüssigkeitsschläuche (5) anschließen.

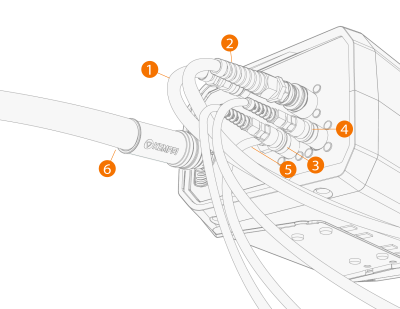

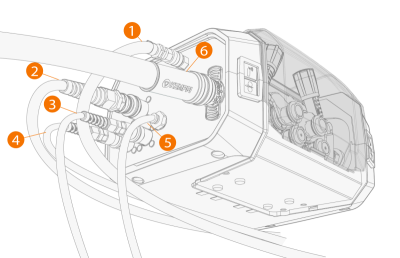

Rückseite



1.

Den Schutzgasschlauch (1) bis zum Einrasten auf den Anschluss schieben.

2.

Das Steuerkabel des Drahtvorschubgeräts (2) an den Anschluss anschließen.

3.

R500 Wire Feeder EUR+: Um die Prozesse WiseThin+ oder WiseRoot+ zu verwenden, das Spannungssensorkabel zwischen Werkstück (3) und Anschluss anschließen.

4.

R500 Wire Feeder EUR+: Um die Prozesse WiseThin+ oder WiseRoot+ zu verwenden, das Spannungssensorkabel zwischen Stromquelle (nur Stromquelle des Typ X5 Pulse+) und dem Anschluss (4) anschließen.

5.

R500 Wire Feeder EUR+: Für die Brennerreinigung mit Druckluft den Druckluftschlauch (5) am Eingangsanschluss anbringen.

6.

Den Kabelkanal (6) mit dem Anschluss verbinden.

>>  Verwenden Sie immer die Isolierhülse (im Lieferumfang des Drahtvorschubs enthalten) im Kabelkanalanschluss.
