R500-Drahtvorschubgeräte

In diesem Abschnitt wird der Aufbau der Drahtvorschübe R500 beschrieben.

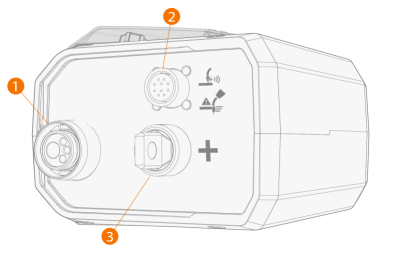

R500 Wire Feeder EUR, Vorderseite

1. Euro-Stecker für Schweißkabelanschluss
2. Peripherieanschluss für Zusatzprodukte für Schweißbrenner
3. Schweißstrom-Kabelanschluss, Plusanschlus (+)

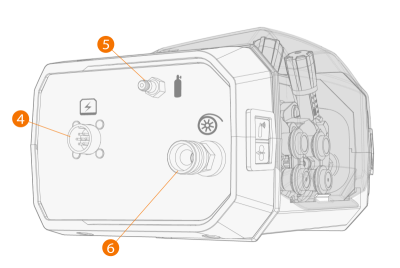

R500 Wire Feeder EUR, Rückseite

4. Steuerkabelanschluss
5. Anschluss für Schutzgasschlauch
6. Kabelkanalanschluss

>>  Verwenden Sie immer die Isolierhülse (im Lieferumfang des Drahtvorschubs enthalten) im Kabelkanalanschluss.

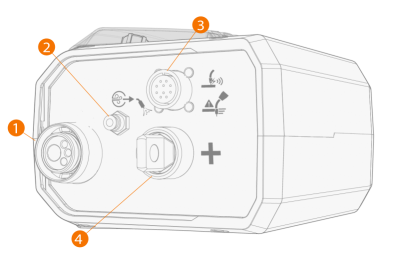

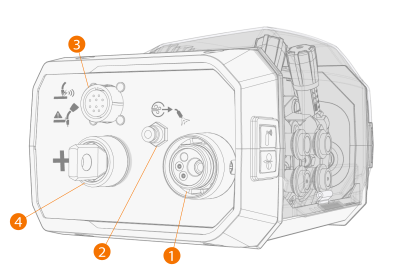

R500 Wire Feeder EUR+, Vorderseite

R500 Wire Feeder EUR+ R500 Wire Feeder RH EUR+
1. Euro-Stecker für Schweißkabelanschluss
2. Anschluss Druckluftausgang (nur für Brennerreinigung)
3. Peripherieanschluss für Zusatzprodukte für Schweißbrenner
4. Schweißstrom-Kabelanschluss, Plusanschlus (+)

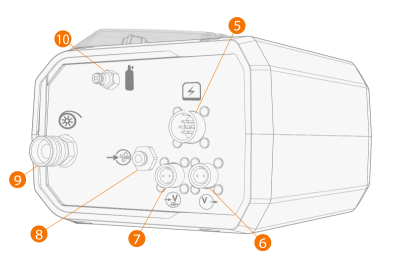

R500 Wire Feeder EUR+, Rückseite

R500 Wire Feeder EUR+ R500 Wire Feeder RH EUR+
5. Steuerkabelanschluss
6. Einschließlich Kabelanschluss für die Spannungssensorik an das Schlauchpaket (erforderlich für die Prozesse WiseThin+ und WiseRoot+).
7. Einschließlich Kabelanschluss für die Spannungssensorik an das Werkstück (erforderlich für die Prozesse WiseThin+ und WiseRoot+).
8. Anschluss Drucklufteingang (nur für Brennerreinigung)
9. Kabelkanalanschluss

>>  Verwenden Sie immer die Isolierhülse (im Lieferumfang des Drahtvorschubs enthalten) im Kabelkanalanschluss

10. Anschluss für Schutzgasschlauch

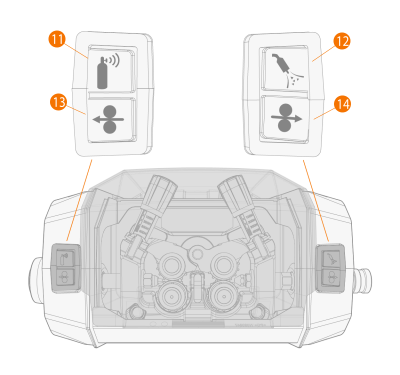

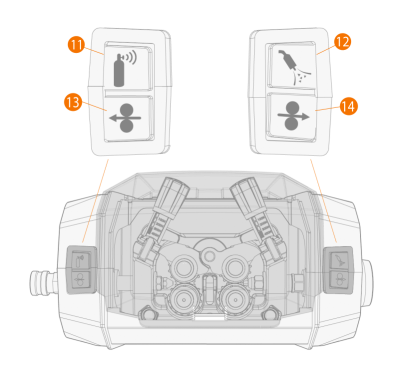

R500 Wire Feeder EUR/EUR+, oben

R500 Wire Feeder EUR/EUR+ R500 Wire Feeder RH EUR+
11. Gastesttaste
12. Drucklufttaste (nur bei R500 Wire Feeder EUR+ verwendbar)
13. Taste Drahtvorschub rückwärts

>>  Fährt den Fülldraht rückwärts (bei ausgeschaltetem Lichtbogen)

14. Taste Drahtvorschub vorwärts

>>  Fährt den Fülldraht vorwärts (bei ausgeschaltetem Lichtbogen)
