Installieren von Zusatzkarten (optional)

Zusatzkarten werden zum Anschließen externer Geräte wie etwa Brennerreinigungsstationen oder Robotern ohne Feldbus-Konnektivität an das System verwendet.

Die Verdrahtung der Zusatzkarten ist kundenspezifisch, daher bietet dieser Abschnitt nur Verdrahtungsbeispiele.

Zusatzkarten erfordern eine separate 24-V-Stromversorgung, die nicht mit AX MIG Welder geliefert wird.

Erst die Stromquelle ausschalten. Dann die Zusatzkarten installieren.

Für Anweisungen zum Entfernen und Anbringen der oberen RCM-Abdeckung, siehe Entfernen und Anbringen der oberen RCM-Abdeckung.

Benötigte Werkzeuge:

1.

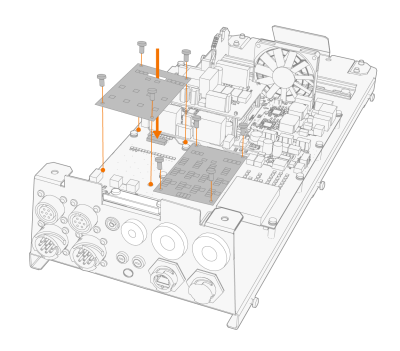

Die Zusatzkarte so installieren, dass die Nut an der Karte an der Lasche des Zusatzkartensteckplatzes ausgerichtet.

Die Zusatzkarte beim Einbauen gerade/waagerecht halten.

2.

Die Zusatzkarte mit vier Schrauben (M 2,5×12) auf der Hauptplatine befestigen.

3.

Das Kabel durch die Kabeleinführung führen. Für Informationen zu anderen Kabeleinführungen am RCM, siehe Kabelverlegung in das RCM.
