Tilslutning af kabler til trådboks (R500)

Beskrivelser af trådboksstikkene og deres placering findes på R500-trådbokse.

Modelspecifikke variationer forekommer i stikkene.

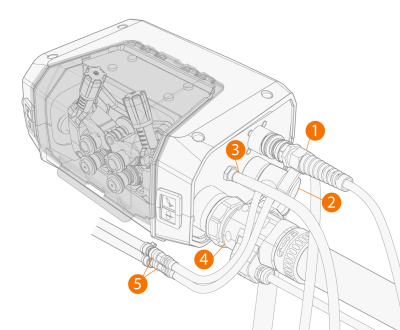

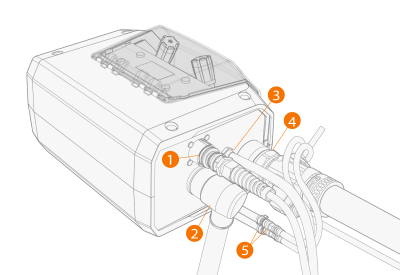

Forside

1.

Slut styringskablet til svejsepistolens hjælpeenheder (1) til det perifere stik.

2.

Slut svejsestrømskablet (2) til plusstikket (+), og tilspænd det med et passende værktøj.

3.

R500 Wire Feeder EUR+: For at bruge pistolrengøring med trykluft skal du slutte trykluftslangen (3) til udløbsstikket.

4.

Tryk svejsepistolens stik (4) ind i euro-stikket, og tilspænd omløberen med håndkraft.

5.

Hvis du har den valgfrie køleenhed skal du tilslutte kølemiddelslangerne (5).

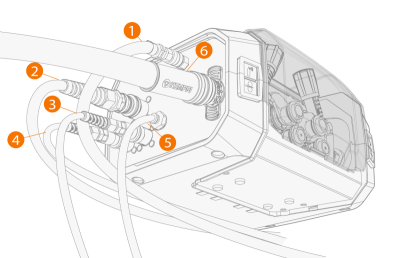

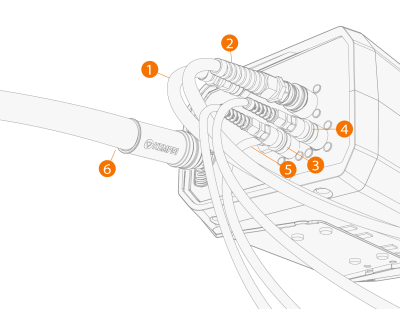

Bagside



1.

Tryk beskyttelsesgasslangen (1) ind i stikket, så den låses fast.

2.

Slut trådboksens styringskabel (2) til stikket.

3.

R500 Wire Feeder EUR+: For at bruge WiseThin+- eller WiseRoot+-processen skal du slutte spændingsfølerkablet fra emnet (3) til stikket.

4.

R500 Wire Feeder EUR+: For at bruge WiseThin+- eller WiseRoot+-processen skal du slutte spændingsfølerkablet fra strømkilden (kun X5 Pulse+-strømkilder) til stikket (4).

5.

R500 Wire Feeder EUR+: For at bruge pistolrengøring med trykluft skal du slutte trykluftslangen (5) til indløbsstikket.

6.

Slut trådlineren (6) til stikket.

>>  Brug altid den isolerende muffe (leveres med trådboksen) i stikket til trådlineren.
