R500-trådbokse

Dette afsnit beskriver opbygningen af R500-trådbokse.

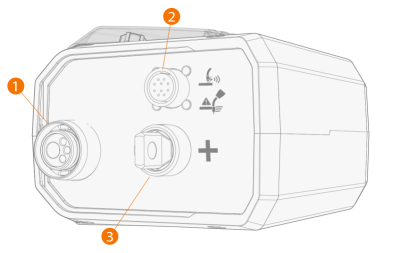

R500 Wire Feeder EUR, front

1. Euro-stik for tilslutning af svejsekabel
2. Stik til perifert hjælpeudstyr til svejsepistoler
3. Stik til svejsestrømskabel, plusstik (+)

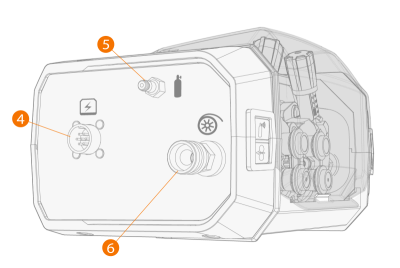

R500 Wire Feeder EUR, bag

4. Stik til styrekabel
5. Lynkobling til beskyttelsesgasslange
6. Stik til trådliner

>>  Brug altid den isolerende muffe (leveres med trådboksen) i stikket til trådlineren

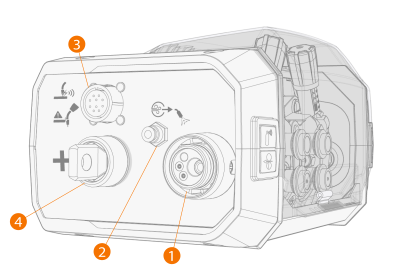

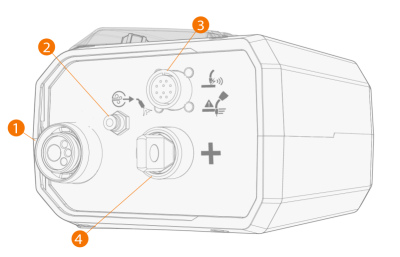

R500 Wire Feeder EUR+, front

R500 Wire Feeder EUR+ R500 Wire Feeder RH EUR+
1. Euro-stik for tilslutning af svejsekabel
2. Trykluftudløbstilslutning (kun til pistolrengøring)
3. Stik til perifert hjælpeudstyr til svejsepistoler
4. Stik til svejsestrømskabel, plusstik (+).

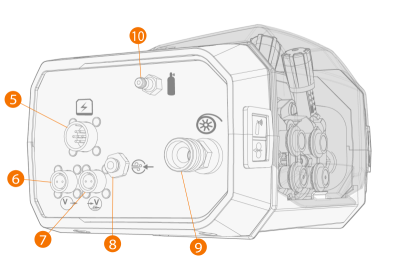

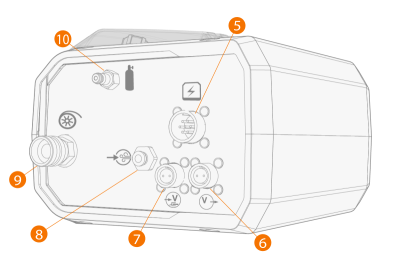

R500 Wire Feeder EUR+, bag

R500 Wire Feeder EUR+ R500 Wire Feeder RH EUR+
5. Stik til styrekabel
6. Spændingsfølerkabelforbindelse til mellemkabel (kræves til WiseThin+- og WiseRoot+-processerne)
7. Spændingsfølerkabelforbindelse til arbejdsemne (kræves til WiseThin+- og WiseRoot+-processerne)
8. Trykluftindløbstilslutning (kun til pistolrengøring)
9. Stik til trådliner

>>  Brug altid den isolerende muffe (leveres med trådboksen) i stikket til trådlineren.

10. Lynkobling til beskyttelsesgasslange.

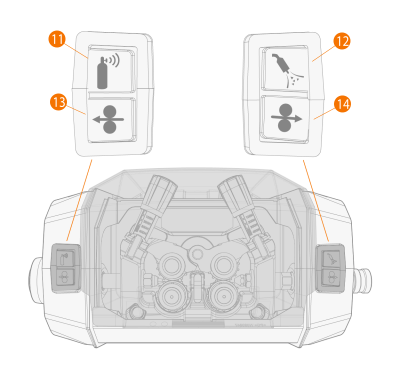

R500 Wire Feeder EUR/EUR+, top

R500 Wire Feeder EUR/EUR+ R500 Wire Feeder RH EUR+
11. Gastestknap
12. Luftblæsningsknap (kun anvendelig i R500 Wire Feeder EUR+)
13. Knappen Trådfødning bagud

>>  Fører svejsetråden bagud (med slukket lysbue)

14. Knappen Trådfødning fremad

>>  Fører svejsetråden fremad (med lysbuen slukket).
