连接中继送丝机

X8 SuperSnake GT02XW 耦合器可传输焊接功率、保护气和焊枪开关管路以及 Control Pad 数据。

请注意，应该有一小段直的填充焊丝伸出来用于连接。

1.

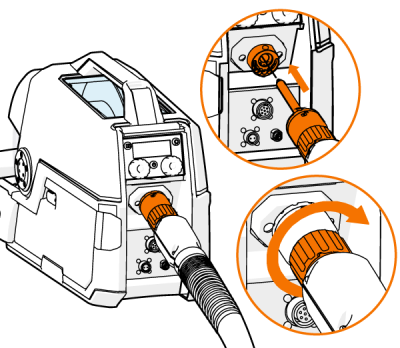

将填充焊丝从送丝机引导至导丝管，并将中继送丝机电缆连接到送丝机。

2.

用手拧紧枪环，固定电缆。

3.

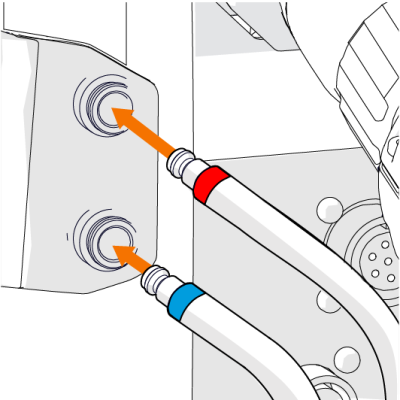

连接冷却软管。冷却液进口软管被标记为蓝色，冷却液出口软管被标记为红色。

4.

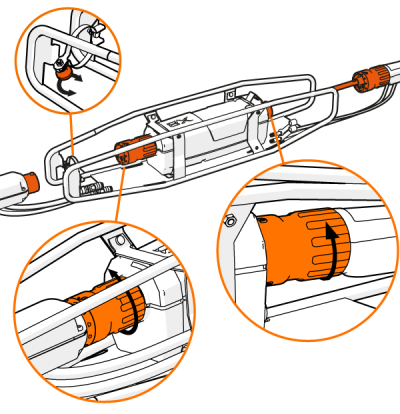

将中继送丝机电缆和焊枪连接到中继送丝机。用手拧紧枪环，使用连接带将电缆固定到框架上。

X8 SuperSnake GT02XW 可通过 X8 MIG Welder 的装置与焊枪结合使用。为了确保可靠的焊接性能，请确保焊枪适用于预期的焊接应用，并且处于良好的工作状态，正确安装了适合的导管和导电嘴，以及水冷软管。

5.

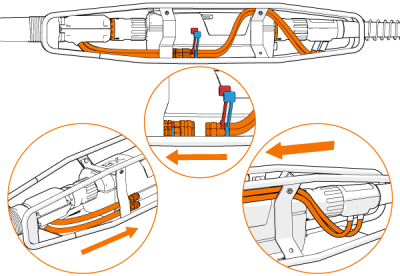

将冷却软管连接到一起。冷却液进口软管被标记为蓝色，冷却液出口软管被标记为红色。

6.

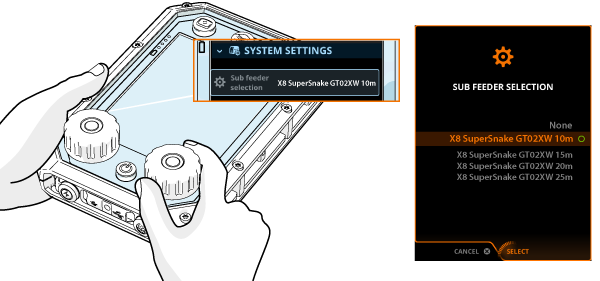

在 Control Pad 系统设置中，可以对中继送丝机进行选择控制。根据所用中继送丝机电缆的长度选择 X8 SuperSnake GT02XW 中继送丝机。

如果设置中没有 X8 SuperSnake GT02XW，则必须将您的 X8 MIG Welder 的固件更新到最新版本。欲了解更多有关 X8 MIG Welder 操作的信息，请参阅 X8 MIG Welder 使用说明。

如果在不使用中继送丝机的情况下继续焊接，请相应地更改中继送丝机的设置。
