X8 SuperSnake GT02XW Manual 1920890, rev. 1944



Регулировка прижимного усилия подающих роликов

Отрегулируйте давление подающих роликов с помощью регулятора роликов, установленного на прижимном рычаге. Прилагаемая нагрузка должна быть достаточной, чтобы преодолеть небольшое тормозное усилие при задерживании присадочной проволоки рукой в момент, когда она выходит из контактного наконечника сварочного пистолета.

Для более мягкой и тонкой присадочной проволоки требуется меньшее давление прижимных роликов. Дальнейшие указания см. в таблице в конце этой главы.



1.

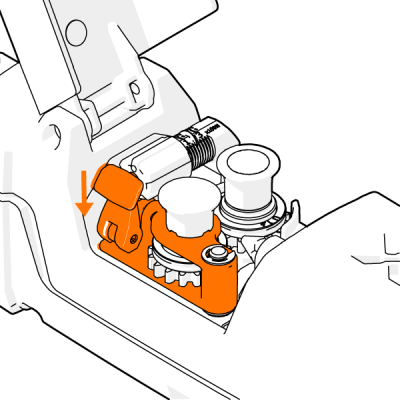

Освободите прижимной рычаг путем его поднятия.

2.

Поворачивайте регулятор на прижимном рычаге, чтобы отрегулировать давление роликов. Градуированная шкала рядом с регулятором показывает прижимное усилие в ньютонах (Н). Правильные величины давления см. в таблице в конце этой главы.

3.

Зафиксируйте регулировку, закрыв прижимной рычаг.



Чрезмерное прижимное усилие приводит к расплющиванию присадочной проволоки и повреждению проволоки с покрытием или наполнителем. Кроме того, чрезмерное прижимное усилие приводит к повышенному износу подающих роликов и повышает нагрузку на редуктор.

При использовании вспомогательного устройства подачи проволоки X8 SuperSnake GT02XW не рекомендуется использовать накатанные подающие ролики в механизме подачи проволоки X8 MIG Welder.

Если в настройках механизма подачи проволоки X8 выбрано вспомогательное устройство подачи проволоки X8 SuperSnake GT02XW, функция протяжки проволоки будет автоматически подавать проволоку при нажатии кнопки протяжки проволоки на панели механизма подачи проволоки.



Типы присадочной проволоки	Профиль подающих роликов		Диаметр присадочной проволоки, ø мм	Регулировка (x100 Н)
Fe, Ss	V-образная канавка		1,0	1,5−2,0
			≥ 1,2	2,0−3,0

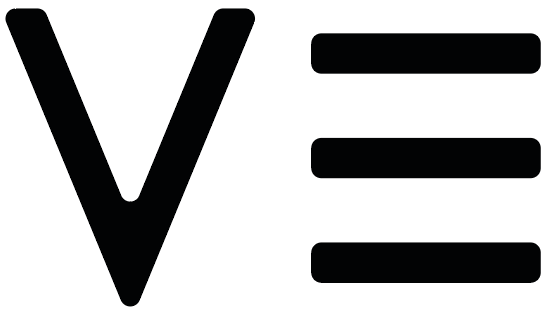

Fc, Mc	V-образная канавка, накатанная		≥ 1,2	1,0–2,0
			1,6	2,0−3,0

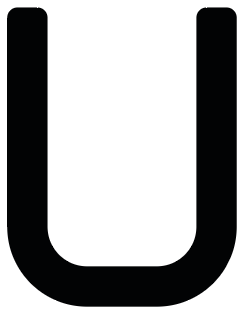

Алюминий	U-образная канавка		1,2	1,0−1,5
			1,6	2,0−2,5
