X8 SuperSnake GT02XW Manual 1920890, rev. 1944



Substituição do conduíte do arame

O conduíte do arame é uma peça consumível, que precisa ser trocada se estiver desgastada e quando trocar o material do arame de enchimento.

Se você alterar o arame de enchimento para um diâmetro ou material diferente, troque também as roldanas de alimentação conforme o material.

O arame de enchimento deve ser removido do sistema do subalimentador antes da substituição do conduíte do arame.

Ferramentas necessárias:

•

Soquete de 10 mm, comprido

•

Chave soquete

•

Chave inglesa de 10 mm

•

Chave inglesa de 8 mm

•

Alicate de corte lateral

•

Faca de carpete.



Remova o conduíte antigo:

1.

Desconecte os cabos do subalimentador e do alimentador de arame.

2.

Encaixe totalmente o pacote de cabos e verifique se o cabo não está torcido.

3.

Solte e remova o bocal do conduíte junto com o cone e vede na extremidade do cabo próxima ao alimentador de arame.

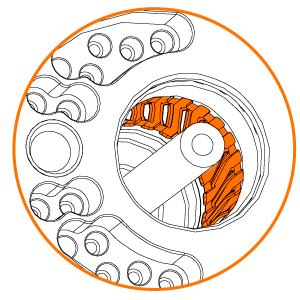

Tenha cuidado para não danificar as molas internas.

4.

Solte e remova o bocal do conduíte longo junto com o cone e vede na extremidade do cabo próxima ao alimentador de arame.

5.

Retire o conduíte antigo da mangueira puxando pela extremidade do subalimentador.

Instale o novo conduíte:

1.

Substitua a guia de arame curta na extremidade do bocal longo do conduíte.

2.

Comece a alimentar o novo conduíte na mangueira pela extremidade do alimentador de arame. Pare quando houver aproximadamente 100 a 200 mm de conduíte para fora da extremidade do conector do cabo.

3.

Insira o bocal de conduíte longo junto com o cone e o selo na extremidade do conduíte.

Use o bocal correto com seu conduíte do arame. A bocal para o conduíte laranja (DL Chili) é diferente do bocal para o conduíte verde (conduíte de Fe, espiral de aço).

4.

Empurre o restante do conduíte no cabo com o bocal longo.

5.

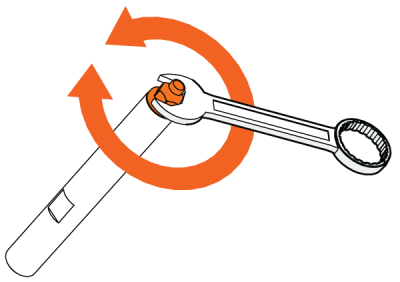

Fixe o bocal longo na extremidade da mangueira do cabo próxima ao alimentador de arame.

6.

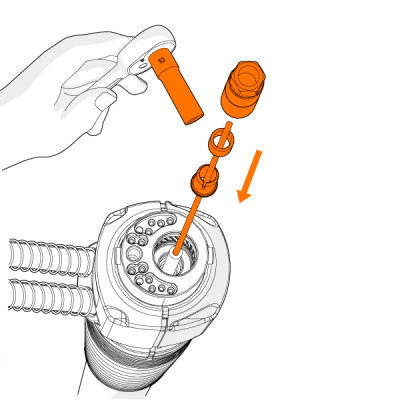

Insira a bocal no conduíte junto com o cone e vede na extremidade do subalimentador da mangueira do cabo.

7.

Fixe o bocal na extremidade do subalimentador da mangueira do cabo.

8.

Na extremidade da mangueira do cabo próxima ao subalimentador, corte o excesso de conduíte deixando aproximadamente 3 a 5 mm de extrusão a partir do nível final do conector do cabo.

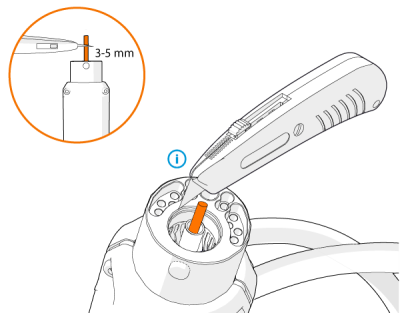

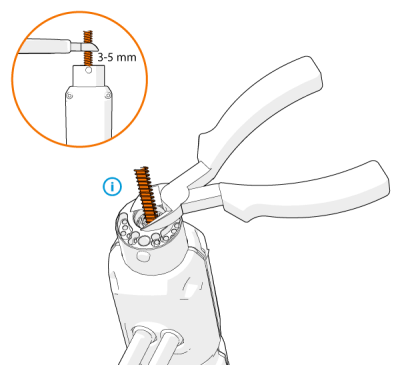

Corte o excesso do conduíte de aço com um alicate de corte lateral e o excesso do conduíte Chili com uma faca de carpete.

Substitua o conduíte da guia de entrada do arame de enchimento:

1.

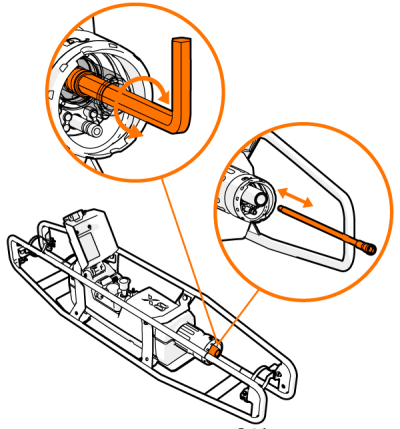

Instale o novo conduíte da guia de entrada do arame de enchimento. Prenda o componente no lugar com uma chave Allen.
