X8 SuperSnake GT02XW Manual 1920890, rev. 1944



Ajuste de pressão da roldana de alimentação

Ajuste a pressão da roldana de alimentação com o rolete de ajuste montado no braço de pressão. A carga aplicada deve ser suficiente para vencer uma leve força de frenagem aplicada manualmente ao arame de enchimento enquanto ele sai do bico de contato da pistola de soldagem.

Para arames de enchimento de menores diâmetros e mais macios, é necessária uma pressão de tração menor. Consulte a tabela no final deste capítulo para mais orientações.



1.

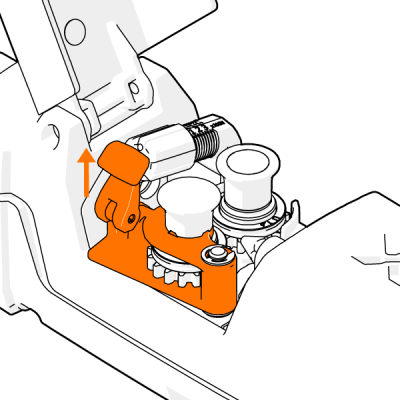

Levante o braço de pressão para soltá-lo.

2.

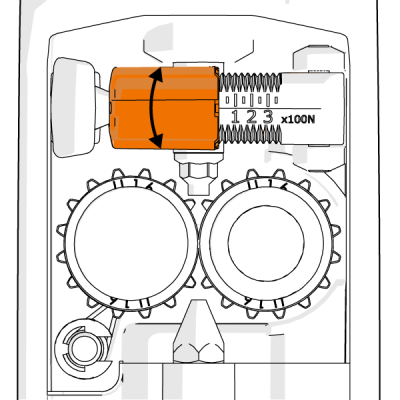

Gire o ajustador da roldana no braço de pressão para ajustar a pressão. Uma escala graduada ao lado do rolete de ajuste indica a carga de pressão em newtons (N). Para a quantidade correta de pressão, consulte a tabela no final desta seção.

3.

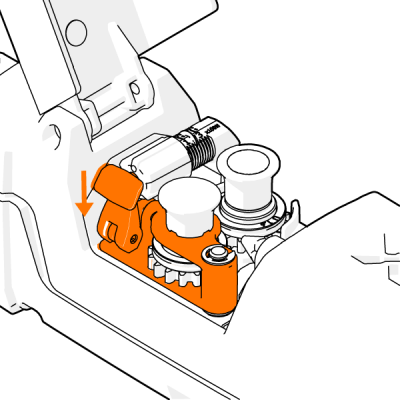

Trave o ajuste fechando o braço de pressão.



Pressão excessiva provoca achatamento do arame de enchimento e pode danificar arames revestidos ou tubulares. Isso também causa desgaste desnecessário às roldanas de alimentação e aumenta a carga na caixa de redução.

O uso de roldanas de alimentação recartilhados na unidade de alimentador de arame do X8 MIG Welder com o subalimentador X8 SuperSnake GT02XW não é recomendado.

Quando o subalimentador X8 SuperSnake GT02XW é selecionado nas configurações do alimentador de arame X8, o recurso de avanço de arame alimentará o arame automaticamente para o sistema quando o botão Wire inch no painel do alimentador de arame for pressionado.



Tipos de arame de enchimento	Perfil da roldana de alimentação		Diâmetro do arame de enchimento, ø mm	Ajuste (x100N)

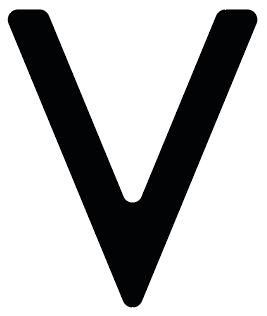

Fe, Ss	Ranhura em V		1,0	1,5−2,0
			≥ 1,2	2,0−3,0

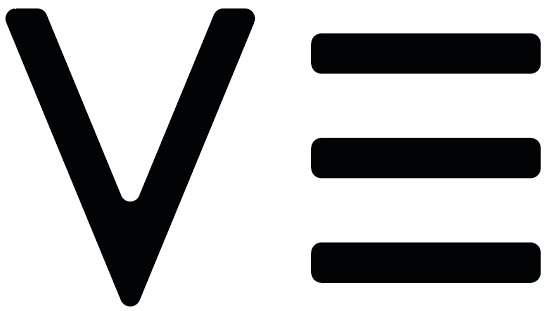

Fc, Mc	Ranhura em V, serrilhada		≥ 1,2	1,0−2,0
			1,6	2,0−3,0

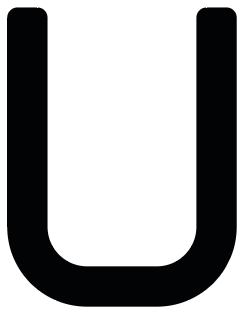

Alumínio	Chanfro em U		1.2	1,0−1,5
			1,6	2,0−2,5
