X8 SuperSnake GT02XW Manual 1920890, rev. 1944



Réglage de la pression du galet d'alimentation

Régler la pression du galet d’alimentation à l’aide du rouleau de réglage monté sur le levier de pression. La charge appliquée doit être suffisante pour vaincre une légère force de freinage appliquée à la main sur le fil d'apport à sa sortie du tube de contact de la torche de soudage.

Les fils d'apport tendres et de petit diamètre nécessitent une faible pression d'entraînement. Pour tous conseils supplémentaires, se reporter au tableau à la fin de ce chapitre.



1.

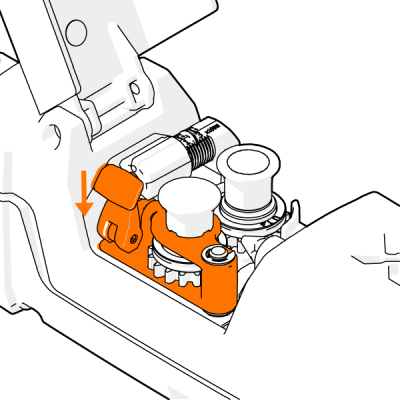

Libérer le levier de pression en le soulevant.

2.

Pour régler la pression du galet, tourner son dispositif de réglage sur le levier de pression. Une échelle graduée située à côté du galet de réglage indique la pression en newtons (N). La pression correcte est indiquée dans le tableau à la fin de ce chapitre.

3.

Bloquer le réglage en fermant le levier de pression.



Une pression excessive aplatit le fil d'apport et endommage les fils d'apport enrobés ou fourrés. De plus, une pression excessive use inutilement les galets d'alimentation et augmente la charge sur les engrenages.

Lors de l'utilisation du dévidoir auxiliaire X8 SuperSnake GT02XW, il est déconseillé d'utiliser des galets d'alimentation crantés dans le dévidoir du X8 MIG Welder.

Lorsque le dévidoir auxiliaire X8 SuperSnake GT02XW est sélectionné dans les paramètres du dévidoir X8, une pression sur le bouton de l'avance-fil (sur le panneau du dévidoir) alimente automatiquement le système en fil d'apport.



Types de fil d'apport	Profil des galets d'alimentation		Diamètre du fil d’apport (mm)	Ajustement (x100N)

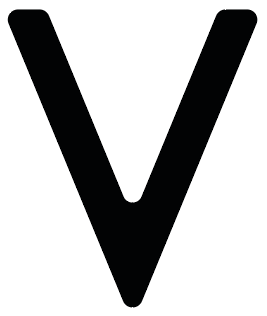

Fe, Ss	Rainure en V		1,0	1,5-2,0
			≥ 1,2	2,0-3,0

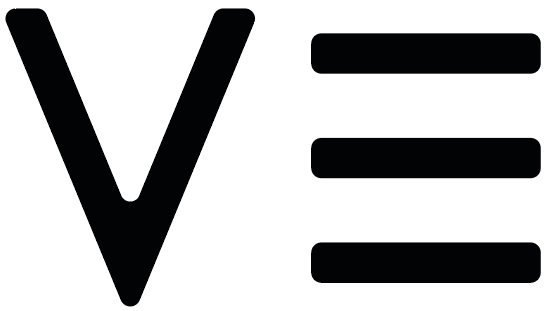

Fc, Mc	Rainure en V crantée		≥ 1,2	1,0-2,0
			1,6	2,0-3,0

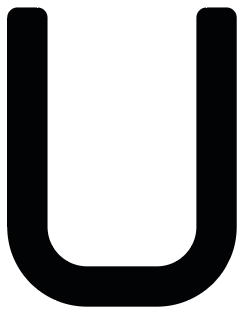

Aluminum	Rainure en U		1,2	1,0-1,5
			1,6	2,0-2,5
