X8 SuperSnake GT02XW Manual 1920890, rev. 1944



Calibración cable sensor de voltaje

El sistema de soldadura debe ser calibrado con el cable sensor de voltaje cuando se empieza a soldar la primera vez. Esta calibración debe repetirse cada vez que se modifique la longitud del cable de interconexión, del cable de puesta a tierra, del cable del subalimentador o del cable de la pistola de soldar.

1.

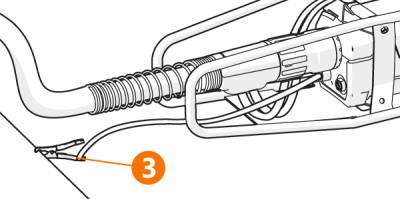

Conecte el cable sensor de voltaje (3) a X8 SuperSnake GT02XW.

2.

Conecte el cable de puesta a tierra y el cable sensor de voltaje a la pieza de trabajo.

3.

Realice al menos 4 soldaduras, soldando 5 segundos en cada una.

Una vez completado el calibrado, se puede desconectar el cable sensor de voltaje, excepto cuando se utilizan los procesos WiseRoot+ y WiseThin+. Con WiseRoot+ y WiseThin+, el cable sensor de voltaje debe estar siempre conectado.
