X8 SuperSnake GT02XW Manual 1920890, rev. 1944



Ajuste presión del rodillo de alimentación

Ajuste la presión del rodillo de alimentación con el regulador de ajuste montado en el brazo de presión. La carga aplicada debería ser suficiente para superar una fuerza de frenado suave aplicada manualmente al alambre de relleno, cuando sale de la punta de contacto de la pistola de soldar.

Para los alambres de relleno con diámetros más pequeños, se requiere una menor presión de alimentación. Consulte la tabla presente al final de este capítulo para una mayor orientación.



1.

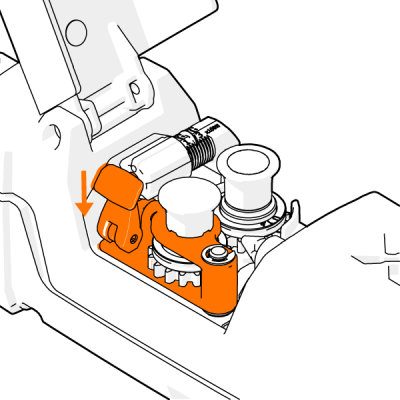

Suelte el brazo de presión levantándolo hacia arriba.

2.

Gire el regulador del rodillo del brazo de presión para ajustar la presión del rodillo. Hay una escala graduada al lado del rodillo de ajuste que indica la carga de la presión en Newton (N). Para saber la cantidad de presión correcta, consulte la tabla presente al final de esta sección.

3.

Fije el ajuste cerrando el brazo de presión.



La presión excesiva puede provocar el aplastamiento del alambre de relleno y dañar los alambres tubulares o recubiertos. También puede provocar el desgaste indebido de los rodillos de alimentación y aumentar la carga en la caja de engranajes.

No se recomienda el uso de rodillos de alimentación estriados en el alimentador de alambre X8 MIG Welder con el subalimentador X8 SuperSnake GT02XW.

Cuando se selecciona el subalimentador X8 SuperSnake GT02XW en los ajustes de X8 Wire Feeder, la configuración alimentará el alambre automáticamente en el sistema cuando se presione el botón Wire Inch, en el panel de alimentador de alambre.



Tipos de alambres de relleno	Perfil del rodillo de alimentación		Diámetro del alambre de relleno, Ø mm	Ajuste (x100N)
Fe, Ss	Hendidura en V		1.0	1.5-2.0
			≥ 1.2	2.0-3.0
Fc, Mc	Hendidura en V, estriada		≥ 1.2	1.0-2.0
			1.6	2.0-3.0
Aluminio	Hendidura en U		1.2	1.0-1.5
			1.6	2.0-2.5
