Control Pad 视图：焊接
在焊接视图中，您可以：
| • | 查看所选焊接程序设置概述 |
| • | 调节主参数（焊接功率和微调） |
根据所选焊接工艺、功能和程序的不同，将显示以下信息中的部分或全部：
| 1. | 储存通道，其编号和焊接程序 |
>>第一行显示了储存通道的名称。
>>第二行显示了焊接程序的名称，由焊丝材料、直径和保护气组成。
>>如果您修改了焊接设置，通道编号将向右倾斜。若要保存更改，请按住通道按钮，直至编号恢复其正常位置。
| 2. | 焊枪工作模式（触发器逻辑） |
>>2T、4T 或 WP Switch。欲了解更多详细内容，请参见 触发器逻辑功能。
| 3. | 接触式起弧 |
>>平稳起弧且飞溅更少的选项。
| 4. | 上坡 |
>>所选启动和停止逻辑。
| 5. | 预计焊接电流 |
| 6. | 预计板材厚度 |
| 7. | 送丝速度 |
| 8. | 电源序列号、送丝机编号（1 或 2）和用户姓名 |
| 9. | 焊接工艺 |
| 10. | 热启动 |
>>所选启动和停止逻辑。
| 11. | 填弧坑 |
>>所选启动和停止逻辑。
| 12. | 电压 |
| 13. | 电压/微调 |
使用左控制旋钮调节焊接功率。
使用右控制旋钮微调辅助焊接参数。可调节的辅助参数会随焊接工艺和功能而变化。
在所选值导致球形转移的区域，焊接功率图显示有灰色光栅图案。
图：送丝电弧中的光栅图案。
在双脉冲、WP 开关和 DProcess 中，您可以调节两个值：第一和第二功率等级。按左侧的绿色按钮，在这两个值之间进行切换。使用控制旋钮调节值。其他功率等级在送丝速度图上显示有一条灰线。

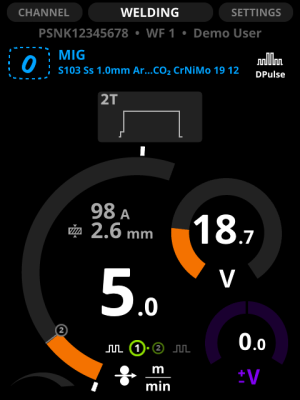

图：切换双脉冲 (1) /切换双脉冲 (2) 。
您可以指定送丝速度的最小和最大值。它们在送丝速度图旁边显示为白色限制器。
图：最小和最大限制器。
由焊接工艺规范 (WPS) 指定的焊接功率和电压图的值范围在限制器之间显示为绿色圆弧。默认情况下，限制器位于指定 WPS 区域的顶部和底部，但您可以根据您的偏好进行调整：缩小区域或在指定区域外焊接。
图：WPS 的最小和最大限制器 。
如果将送丝速度或电压调整到 WPS 范围以外的水平，参数图会变为红色，显示屏上会出现警告符号。
|
如果您已经安装了 WeldEye，那么即使焊接作业需要这样的值，它也会将数据保存为不合适的用途。 |

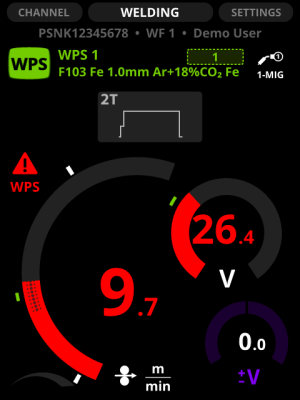

图：数值超出 WPS 指定的范围。
