导航

在显示屏上方，Control Pad 控制板有三个视图按钮。按这些按钮可更改 Control Pad 显示屏上的视图。按下菜单按钮两次以打开视图菜单。

使用显示屏下的旋钮在显示屏中移动并调节值。旋钮中心出现绿灯时，旋钮还可作为按钮使用。

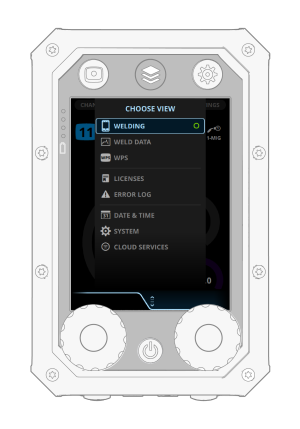

图：视图菜单：

在焊接视图中，使用左侧旋钮调节焊接功率，使用右侧旋钮进行微调。在大多数焊接工艺中，该辅助参数是电压。

在其他所有视图中，使用右侧旋钮在菜单中上下移动。按下旋钮中心的绿色按钮可打开项目。

如果您需要执行反转操作，如取消或默认，按下绿色按钮以接受。

页眉和页脚

Control Pad 的页眉显示了焊机序列号、所选送丝机和用户姓名：

当旋钮具有特定功能时，旋钮上方的页脚会有一条说明。页脚中的绿圆提示按下控制旋钮上的按钮。焦点中的可调节参数或值突出显示为橙色。

图：带调节页脚的 Control Pad 显示屏/带选择页脚的 Control Pad 显示屏：

如果切换按钮的选择立即生效，页脚命令为关闭。如果按下绿色按钮之后更改立即生效，页脚命令为确定。
