安装中继线

先将中继线安装到送丝机，再安装到电源。

请按以下步骤操作：

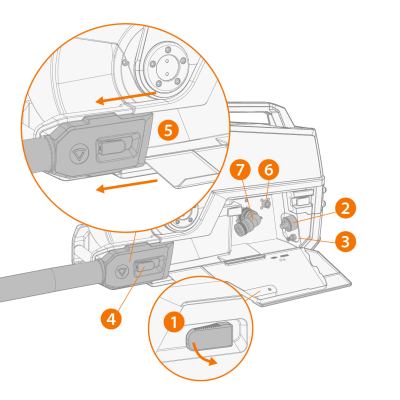

将中继线连接到送丝机：

1.

提起电缆舱插销以露出连接器。

2.

将焊接电流电缆连接到送丝机。将电缆推到尽可能远的位置，顺时针旋转连接器，将电缆拧紧到位。

用手尽可能拧紧焊接电流电缆。如果焊接电流电缆松动，可能是过热。

3.

将保护气软管推向保护气软管连接器底座，直到其锁定。

4.

将应力消除装置连接到送丝机上的槽。

5.

锁定力消除插销以固定应力消除装置。

6.

将控制电缆连接到连接器。顺时针旋转枪环使其锁定到位。

7.

将测量电缆连接到连接器。顺时针旋转枪环使其锁定到位。

8.

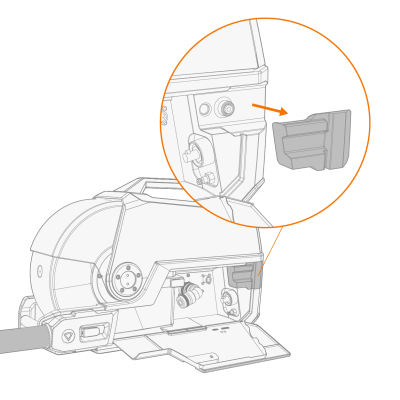

如果您有选配的冷却器，拉开冷却水软管槽上的盖板以将其移除。

9.

将冷却水软管连接到槽上。

10.

关闭并锁上电缆柜门。

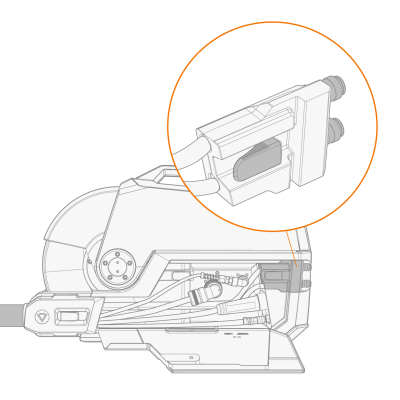

将电缆连接到送丝机时，要整齐地布线，这样电缆柜门才能正确关闭。

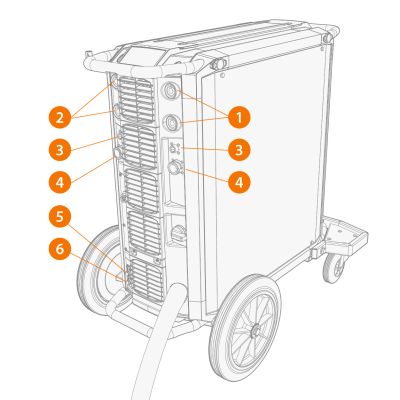

将中继线连接到电源：

1.

将焊接电流电缆连接到电源的正极 (+) 侧连接器 (1)。中继线以对角线的方向从送丝机连接到电源连接器。

如果两台送丝机连接到电源，需竖直连接中继线：从左侧的送丝机连接到左侧的连接器 (1)。

2.

将地线连接到负极 (-) 侧连接器 (2)。

3.

将测量电缆连接到测量电缆连接器 (4)。

4.

将控制电缆连接到与测量电缆同一侧的控制电缆连接器 (3)。

5.

如果有水冷却器，需在通往冷却器的软管上使用红色连接器 (5)。

6.

如果有水冷却器，需在从冷却器出来的软管上使用蓝色连接器 (6)。

7.

如果您需要保护气，需将保护气软管连接至气瓶。

电源可以同时连接到两台送丝机。

确保您已正确连接并紧固了所有电缆。
