X8 Wire Feeder
本节介绍了 X8 送丝机的结构。

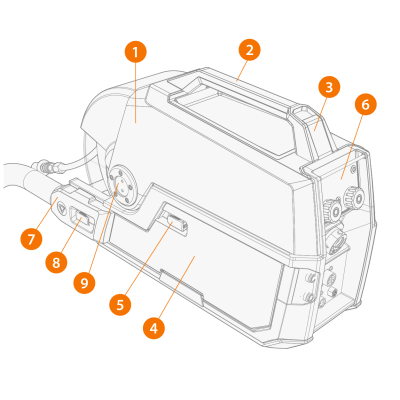

主要部件
| 1. | 顶盖 |
|
在焊接过程中保持送丝机顶盖关闭，以减少受伤或触电的危险。 在其他时间也要保持顶盖关闭，以保持送丝机内部清洁。 |
| 2. | 手柄 |
|
|
手柄仅用于短距离人工携带。使用拥有吊臂的送丝机悬挂器来提升或悬挂送丝机。 |
| 3. | 顶盖插销 |
| 4. | 电缆柜门 |
| 5. | 电缆柜插销 |
| 6. | 控制面板 |
| 7. | 应变消除装置 |
| 8. | 应变消除插销 |
| 9. | 焊枪夹持器架 |
送丝机内的警告贴纸：

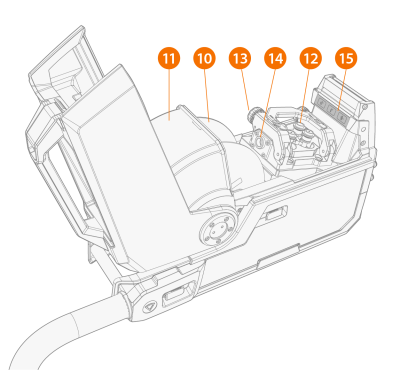

| 10. | 焊丝盘 |
| 11. | 焊丝盘锁定盖板 |
| 12. | 送丝轮 |
| 13. | 压柄 |
| 14. | 导丝管 |
| 15. | 内部控制按钮 |

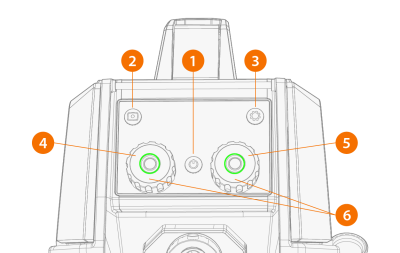

控制面板
送丝机前面的控制面板可以方便地控制送丝机的基本功能。虽然 Control Pad 是焊接系统的主要控制装置，但您也可以使用送丝机控制面板或焊枪遥控器。
送丝机控制面板部件包括：
| 1. | 锁定按钮 |
>>按住 2 秒可锁定或释放显示屏和按钮。
| 2. | 通道按钮 |
>>视图激活后，按钮会发蓝光。
| 3. | 设置按钮 |
>>视图激活后，按钮会发橙光。
| 4. | 左控制旋钮 |
| 5. | 右控制旋钮 |
| 6. | 左右按钮 |
欲了解更多有关控制面板使用和功能的信息，请参见 送丝机视图。

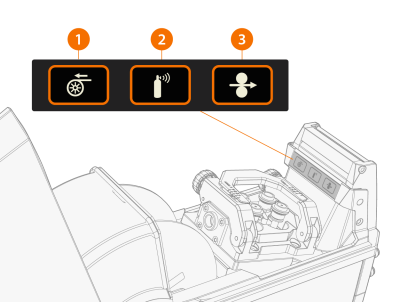

内部控制按钮
送丝机的焊丝箱内部有控制按钮。
| 1. | 焊丝回抽按钮 |
>>在电弧熄灭时回抽焊丝。
| 2. | 气体检测按钮 |
>>测试保护气流，或者吹出之前剩余的保护气。
| 3. | 冷送丝按钮 |
>>在电弧熄灭时送出焊丝。

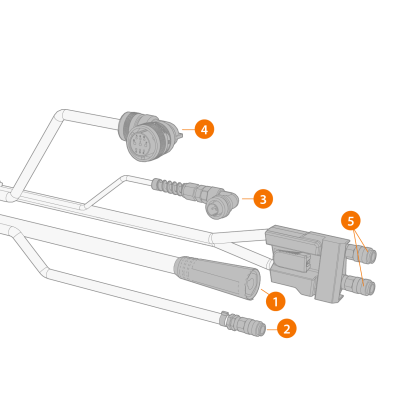

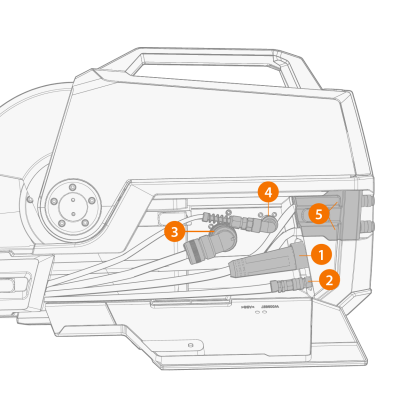

中继线连接器
| 1. | 焊接电流 |
>>将电流从电源提供到送丝机。
| 2. | 保护气 |
>>向焊枪提供保护气。
| 3. | 测量 |
>>提供焊接期间测量的焊接参数。
| 4. | 控制 |
>>向送丝机提供数据和工作电压。
| 5. | 冷却液出口和进口 |
>>与焊枪之间循环冷却液。
欲了解有关电缆安装的信息，请参见 电缆安装。

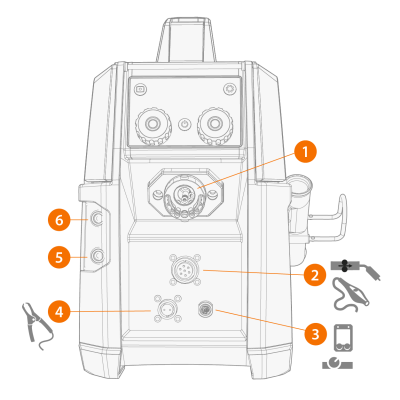

外部组件连接器
| 1. | 肯倍焊枪适配器 |
>>连接到焊枪。
|
送丝机配有肯倍焊枪适配器。 |
| 2. | 超长送丝系统 |
>>控制选配的 SuperSnake超长送丝系统或电动焊枪。
| 3. | 遥控 |
>>连接到遥控设备 (Control Pad)。提供 12 V 电压电源和数据连接。
| 4. | 电压感应 |
>>连接到焊件并实时测量电弧电压。
| 5. | 冷却液出口 |
>>将冷的冷却液输送到焊枪。
| 6. | 冷却液进口 |
>>从焊枪回收热冷却液。
