Svetsdatainsamling: arbetsflöde för svetsare
Gör så här:
Före svetsning
| 1. | Tryck på den gröna knappen för att välja Uppgift. |
| 2. | Slå på streckkodsläsaren (ON) på Control Pad:s framsida, om du vill läsa av streckkoder. Du kan även ange streckkoden manuellt. |
| 3. | Ange ditt ID till systemet genom att välja: |

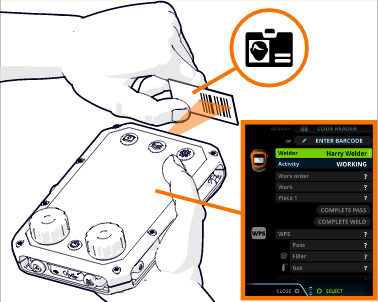

>> Aktivera kodläsare för att läsa av streckkoden eller QR-koden på ditt ID-kort.
ELLER
>> Ange streckkod för att ange streckkoden manuellt
| 4. | Läs av streckkoden eller QR-koden på ditt ID-kort eller ange streckkoden manuellt. För mer information, se Control Pad |
| 5. | Identifiera den WPS som ska användas. |
>> Välj WPS:en i vyn Uppgift eller läs av streckkoden på det utskrivna dokumentet. Den första strängen i WPS:en väljs automatiskt. För mer information, se Digital WPS: val av WPS-sträng i vyn WPS.
| 6. | Identifiera svetsen. |
>> Läs av svetsens streckkod på en utskriven arbetsorder eller välj informationen på displayen. Information om svetsen visas på Control Pad:s display. Under svetsningen länkas registrerade svetsdata till svetsen i WeldEye.
| 7. | Registrera batchnumret för tillsatsmaterialet för att uppnå spårbarhet. |
>> Läs av streckkoden på tillsatsmaterialets förpackning. Om det inte finns någon streckkod, välj Ange streckkod i vyn Uppgift. Använd det virtuella tangentbordet för att ange streckkodsnumret för hand.
>> När du läser av eller anger streckkoden för första gången så kommer Control Pad inte att känna igen den. Välj Tillsatsmaterialbatch för att indikera att streckkoden hänför sig till batchnumret på tillsatsmaterialet.
| 8. | Använd strängval i vyn Uppgift för att kunna välja en annan svetssträng i WPS:en. |
Efter svetsning
| 1. | När svetsen är avslutad, markera Avslutad svets. |
|
Denna funktion är endast tillgänglig om svetsen har blivit identifierad. Tillgängligheten styrs via inställningarna i WeldEye:s cloud-tjänst. |
>> Om du har aktiverat spårning av värmetillförsel, ange svetsens längd som används för beräkning av värmetillförseln. För mer information, se Svetsdatainsamling: spårning av värmetillförsel.
| 2. | När du använt svetsmaskinen klart, logga ut från systemet. |
>> Stäng av strömmen till maskinen eller bläddra till Svetsare, tryck på den gröna knappen och välja Logga ut.
|
|
Logga ut från systemet för att undvika att nästföljande svetsdata blir registrerade under ditt namn. |
I inställningarna på WeldEye:s cloud-tjänst kan du filtrera bort identifieringsposter i Control Pad så att de inte visas. Du kan t.ex. visa WPS:en och batchnumret på tillsatsmaterialet, men inte tillsatsmaterialet eller skyddsgasen. Detta hindrar dock inte att du kan skanna av andra identifierare med hjälp av streckkodsläsaren.
