Navigering

I Control Pad finns det tre knappar ovanför displayen. Tryck på dessa knappar för att ändra vyn på Control Pad's display. Tryck två gånger på knappen Meny för att öppna menyn Vy .

Använd rattarna under displayen för att förflytta dig i displayen och justera värdena. Ratten fungerar även som en tryckknapp när det lyser grönt i mitten.

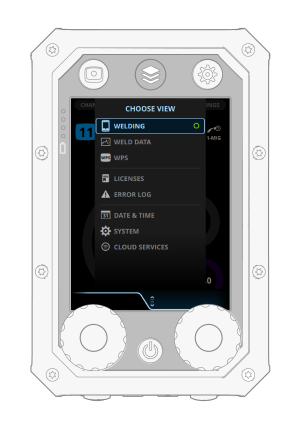

Figur: Menyn Vy:

I vyn Svetsning kan du justera svetsströmmen med den vänstra ratten och fininställa den med den högra. I de flesta svetsprocesser betyder denna sekundärparameter spänning.

I alla andra vyer kan du förflytta dig uppåt och nedåt i menyerna med hjälp av den högra ratten. Tryck på den gröna knappen i mitten av ratten för att öppna ett objekt.

Om du måste utföra en ångringsåtgärd, som t.ex. Avbryt eller Återställ, tryck på den gröna knappen för att bekräfta.

Sidhuvud och sidfot

Control Pad's sidhuvud visar svetsmaskinens serienummer, det valda trådmatarverket och användarens namn:

Det finns en instruktion i sidfoten ovanför ratten när ratten har en speciell funktion. En grön cirkel på sidfoten uppmanar dig att trycka på styrrattens knapp. Den justerbara parametern eller värdet i fokus markeras med orange färg.

Figur: Control Pad´s display med sidfoten Justera / Control Pad’s display med sidfoten Välj:

Om valet av växlingsknapp fungerar direkt, så är sidfotskommandot Stäng. Om ändringen fungerar efter att du tryckt på den gröna knappen, så är sidfotskommandot OK.
