Цифровые технологические карты: введение

Цифровая технологическая карта сварки (dWPS) представляет собой технологическую карту сварки в цифровом формате, которая в случае ее выбора автоматически регулирует настройки системы X8 MIG Welder.

Технологическая карта сварки — это документ, который описывает выполнение сварного шва определенного типа. Она определяет параметры сварки и предоставляет указания сварщику или оператору сварки. Ее целью является обеспечение высокого качества сварных швов и их повторяемости в производстве. Для каждого сплава и каждого типа сварки разработаны отдельные технологические карты сварки.

Облачный сервис WeldEye компании Kemppi предоставляет инструменты для создания и редактирования технологических карт сварки. Когда сварочная система подключена к WeldEye, цифровые технологические карты сварки автоматически переносятся в память источника питания всех сварочных аппаратов, подключенных к WeldEye. Если Интернет-соединение недоступно, цифровые технологические карты сварки можно перенести на USB-накопителе. После переноса пользователь может просмотреть, активировать и выбрать цифровую технологическую карту сварки с помощью панели Control Pad. Цифровые технологические карты сварки можно также выбирать с помощью дисплея механизма подачи проволоки или нагорелочного регулятора дистанционного управления.

При выборе цифровой технологической карты сварки настройки сварочной системы автоматически регулируется соответствующим образом. Это снижает вероятность ошибок, повышает скорость и облегчает работу, поскольку необходимость в ручных настройках отсутствует. Тем не менее, возможность точной настройки параметров остается. На панели Control Pad пользователь может просмотреть подробные сведения о цифровой технологической карте сварки, а также соответствующие чертежи конструкции соединения и последовательности сварки. Бумажная копия технологической карты сварки не требуется. Поскольку одни и те же цифровые технологические карты сварки можно автоматически перенести на несколько сварочных аппаратов, можно легко установить одни и те же настройки на всех сварочных аппаратах.

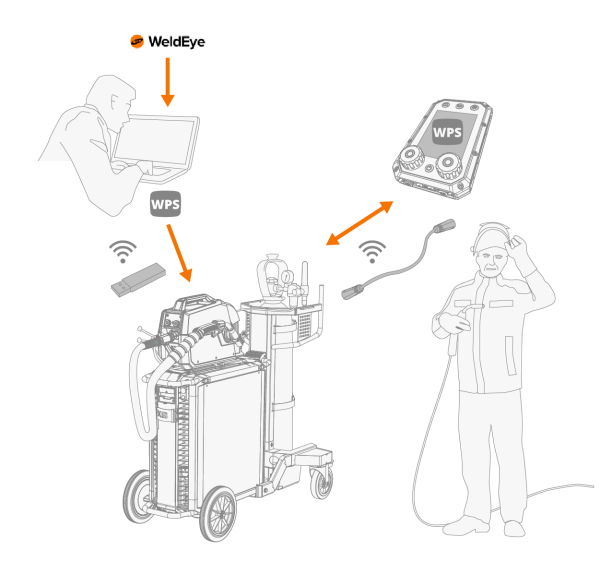

Рисунок: Процесс цифровых технологических карт сварки

Более подробная информация о WeldEye приведена в Введение в систему WeldEye.
