Замена катушки проволоки

Перед установкой катушки проволоки подключите сварочную горелку к механизму подачи проволоки.
В случае замены присадочной проволоки проволокой другого диаметра или типа, соответствующим образом замените подающие ролики.

Выполните следующие действия:

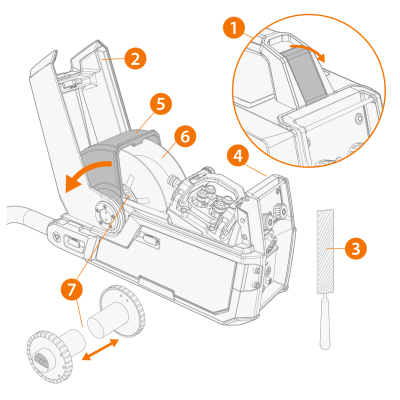

Снимите катушку проволоки:

1. Откройте защелку верхней крышки.
2. Поднимите верхнюю крышку вверх.
3. Обрежьте и обработайте напильником конец присадочной проволоки.
Необработанный острый конец присадочной проволоки может привести к повреждению направляющего канала.
4. Нажмите Втягивание проволоки, чтобы втянуть обратно присадочную проволоку из сварочной горелки.

5. Отодвиньте в сторону запорную крышку катушки проволоки.
6. Поднимите катушку проволоки из механизма подачи проволоки.
7. Ослабьте и отвинтите половинки тормоза катушки проволоки.

Установите новую катушку проволоки:

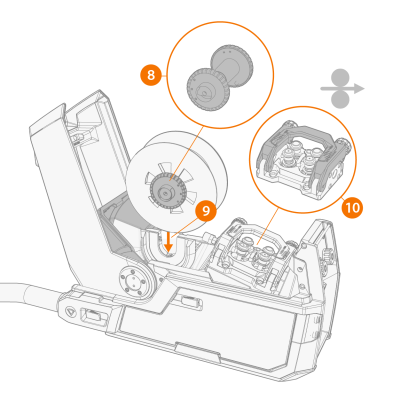

8. Установите половинки тормоза катушки проволоки на новую катушку, вставив их в катушке проволоки. При необходимости затяните.
Тормоз катушки оборудован дополнительной функцией натяжения проволоки, которая поддерживает равномерную подачу проволоки для коротких повторяющихся сварных швов и при использовании катушек проволоки большого веса. Чтобы обеспечить возможность натяжения проволоки установите втулку тормоза катушки так, чтобы ручка натяжения находилась справа, если смотреть спереди.
9. Опустите катушку проволоки в ее гнездо.
Убедитесь, что катушка проволоки ориентирована правильно, присадочная проволока выходит с верхней части катушки в подающие ролики.
10. Поднимите ручку прижимного усилия с подающих роликов.

Установите присадочную проволоку:

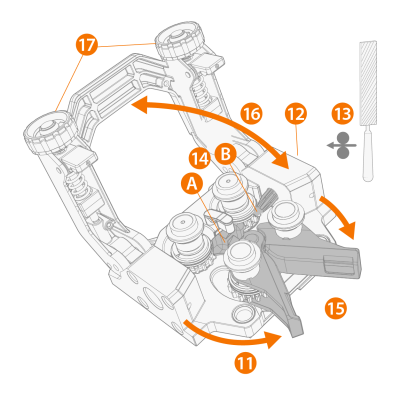

11. Освободите прижимные рычаги, чтобы раздвинуть подающие ролики. В результате этого зазор между подающими роликами увеличиться.
12. Освободите конец присадочной проволоки из катушки и обрежьте деформированный участок, чтобы конец проволоки был ровным.
Следите, чтобы при освобождении присадочная проволока не соскальзывала с катушки.
13. Обработайте напильником конец присадочной проволоки до ровного состояния.
Острые кромки на присадочной проволоке могут повредить направляющий канал.
14. Пропустите присадочную проволоку через входную трубку (A) и среднюю трубку подачи проволоки (B) к выходу, который направляет присадочную проволоку к сварочной горелке. Вставьте присадочную проволоку от руки в горелку, чтобы проволока доходила до направляющего канала (около 20 см).
15. Закройте прижимные рычаги, чтобы присадочная проволока была зажата между подающими роликами. Убедитесь, что присадочная проволока проходит по канавкам подающих роликов.
16. Опустите ручку прижимного усилия на подающие ролики.
17. Отрегулируйте прижимное усилие подающих роликов с помощью колес регулировки усилия прижима. К обеим парам подающих роликов прикладывается одно и то же прижимное усилие.

Градуированная шкала на ручке прижимного усилия указывает усилие, прикладываемое к подающим роликам. Отрегулируйте прижимное усилие подающих роликов в соответствии с приведенной ниже таблицей.



Материал присадочной проволоки Профиль подающих роликов Диаметр присадочной проволоки (мм) Регулировка (x100 Н)
Сплошная Fe/Ss V-образная канавка
 0,8−1,0 1,5−2,0
≥ 1,2 2,0−2,5
С металлическим наполнителем и с флюсовым наполнителем V-образная канавка, накатанная
 ≥ 1,2 1,0–2,0
Самозащитная V-образная канавка, накатанная
 ≥ 1,6 2,0−3,0
Алюминий U-образная канавка
 1.0 0,5−1,0
1.2 1,0−1,5
1.4 1,5−2,0
≥ 1,6 2,0−2,5



Чрезмерное прижимное усилие приводит к расплющиванию присадочной проволоки и повреждению проволоки с покрытием или наполнителем. Кроме того, чрезмерное прижимное усилие приводит к повышенному износу подающих роликов и повышает нагрузку на редуктор.
18. Нажмите Протяжка проволоки, чтобы подать присадочную проволоку к контактному наконечнику сварочной горелки. Чтобы увеличить скорость подачи проволоки, поверните левый регулятор на панели управления.

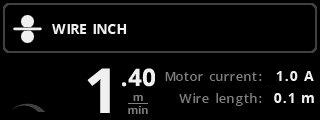

На панели управления отображается, сколько присадочной проволоки пропущено.

Завершите установку:

19. Выберите защитный газ и подключите газовый баллон к механизму подачи проволоки.
20. Нажмите Проверка подачи газа, чтобы продуть ранее использовавшийся защитный газ из системы.

Кроме того, эту кнопку можно использовать для проверки правильного протекания газа через систему.
21. Закройте верхнюю крышку.
