Подключение соединительного кабеля

Подключите соединительный кабель сначала к механизму подачи проволоки, а затем к источнику питания.

Выполните следующие действия:

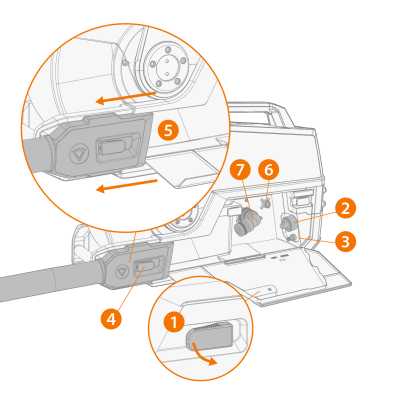

Подключите соединительный кабель к механизму подачи проволоки:

1.

Поднимите фиксатор коммутационного ящика, чтобы открыть доступ к разъемам.

2.

Подключите сварочный кабель к механизму подачи проволоки. Вставьте кабель как можно дальше, а затем поверните разъем по часовой стрелке, чтобы затянуть кабель на его месте.

Затяните сварочный кабель от руки как можно сильнее. Если разъем сварочного кабеля плохо затянут, он может перегреваться.

3.

Вставьте шланг защитного газа в разъем шланг защитного газа до его фиксации.

4.

Прикрепите компенсатор натяжения к гнезду на механизме подачи проволоки.

5.

Зафиксируйте фиксатор компенсатора натяжения, чтобы закрепить компенсатор натяжения.

6.

Подключите кабель управления к разъему. Поверните кольцо по часовой стрелке, чтобы зафиксировать его.

7.

Подключите измерительный кабель к разъему. Поверните кольцо по часовой стрелке, чтобы зафиксировать его.

8.

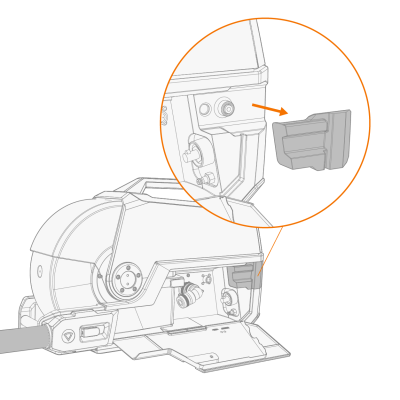

Если имеется дополнительный блок охлаждения, потяните крышку гнезда шлангов охлаждающей воды, чтобы ее снять.

9.

Подключите шланги охлаждающей воды к гнезду.

10.

Закройте и зафиксируйте дверку коммутационного ящика.

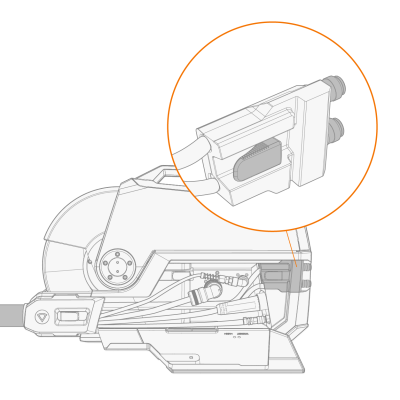

При подключении кабелей к механизму подачи проволоки прокладывайте кабели аккуратно, чтобы дверка коммутационного ящика свободно закрывалась.

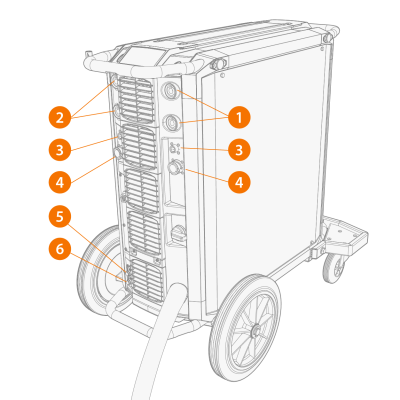

Подключите соединительный кабель к источнику питания:

1.

Подключите сварочный кабель к положительному разъему (+) (1) на источнике питания. Соединительный кабель проходит по диагонали от механизма подачи проволоки к источнику питания.

Если к источнику питания подключено два механизма подачи проволоки, подключите соединительный кабель прямо: от левого механизма подачи проволоки к левому разъему (1).

2.

Подсоедините кабель заземления к отрицательному (-) разъему (2).

3.

Подключите измерительный кабель к разъему (4) измерительного кабеля.

4.

Подключите кабель управления к разъему (3) кабеля управления с той же стороны, что и измерительный кабель.

5.

В случае использования блока охлаждения для шланга, идущего к блоку охлаждения, используйте красный разъем (5).

6.

В случае использования водяного блока охлаждения для шланга, выходящего из блока охлаждения, используйте синий разъем (6).

7.

При необходимости использования защитного газа подключите шланг защитного газа к газовому баллону.

Источник питания можно одновременно подключить к двум механизмам подачи проволоки.

Убедитесь, что все кабели правильно подключены и надежно затянуты.
