Funções de iniciar e parar

Touch Sense Ignition (Ignição por detecção de toque)

A Touch Sense Ignition (Ignição por detecção de toque) produz o mínimo de respingos e estabiliza o arco imediatamente após a ignição.

Para ligar ou desligar o Touch Sense Ignition com o Control Pad, acesse as Configurações > Lógica de partida e parada > Touch Sense Ignition (Ignição por detecção de toque).

Elevação

A função UpSlope aumenta gradualmente a potência de soldagem/velocidade de alimentação de arame até o nível desejado. O usuário configura liga/desliga a função e configura o valor inicial da potência/velocidade de alimentação de arame do UpSlope.

Para ajustar o Upslope, acesse no Control Pad as Configurações > Lógica de partida e parada > Upslope. Ao selecionar ligado (ON), as opções para ajustar o Tempo, e o Nível são exibidas na tela.

Partida a quente

Ao usar a função de Partida a quente, a soldagem começa com os valores de parâmetros que são diferentes dos valores usados para o restante do trabalho de soldagem. Os valores da função de Partida a quente são automaticamente configurados para os valores de soldagem normais depois de um período predeterminado. A funcionalidade pode ser usada, por exemplo, ao soldar materiais espessos, onde a utilização de potência extra (calor) na partida ajuda a assegurar a alta qualidade da solda.

Quando a lógica de disparo 2T está em uso, a Partida a quente dura o período predefinido.

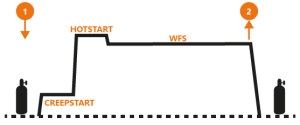

Figura: Partida a quente 2T

Gatilho pressionado.

Gatilho liberado.

Quando a lógica de disparo 4T ou WP Switch estão em uso, a Partida a quente começa quando o gatilho é pressionado e dura até que o gatilho seja liberado.

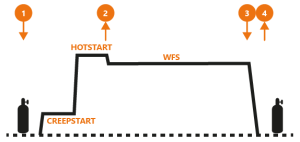

Figura: Partida a quente 4T/WP Switch

Gatilho pressionado.

Gatilho liberado.

Gatilho pressionado.

Gatilho liberado.

Para ajustar a Partida a quente, acesse no Control Pad as Configurações > Lógica de partida e parada > Partida a quente. Ao selecionar ligado (ON), as opções para ajustar o Tempo, e o Nível são exibidas na tela. A configuração padrão da Partida a quente é desligada (OFF).

Enchimento de cratera

Ao soldar com alta potência, normalmente é formada uma cratera no fim da solda. A função Enchimento de cratera reduz gradualmente a potência de soldagem/velocidade de alimentação de arame no final do trabalho de soldagem para que a cratera possa ser preenchida com um nível de potência mais baixo.

Quando a lógica de disparo 2T está em uso, soltar o gatilho dispara a sequência de Enchimento de cratera.

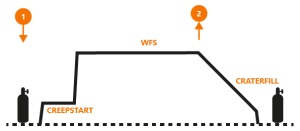

Figura: Enchimento de cratera 2T

Gatilho pressionado.

Gatilho liberado.

Quando o 4T ou WP Switch estão em uso, pressionar o gatilho durante a soldagem (no caso do WP Switch, pressionar por mais de meio segundo) dispara a sequência de Enchimento de cratera. O sistema permanece no nível de acabamento do Enchimento de cratera até que o gatilho seja liberado. Liberar o gatilho encerra imediatamente a sequência de Enchimento de cratera.

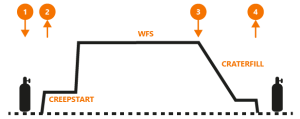

Figura: Enchimento de cratera 4T/WP Switch

Gatilho pressionado.

Gatilho liberado.

Gatilho pressionado.

Gatilho liberado.

Para ajustar os parâmetros de Enchimento de cratera, acesse no Control Pad as Configurações > Lógica de partida e parada > Enchimento de cratera. Ao selecionar ligado (ON), as opções para ajustar o Tempo, o Nível inicial e o Nível final são exibidos na tela.

•

Tempo: para 2T, isso define a duração da sequência de Enchimento de cratera. Para 4T/WP Switch, isto define o período que leva para se mover do nível inicial para o nível final.

•

Nível inicial: o nível no qual o Enchimento de cratera é iniciado.

•

Nível final: o nível no qual o Enchimento de cratera é encerrado.

Quando o 4T Timer está em uso, pressionar o gatilho durante a soldagem (no caso do WP Switch, pressionar por mais de meio segundo) dispara a sequência de Enchimento de cratera e a sequência dura pelo menos pelo período definido pelo Temporizador 4T, mesmo se o gatilho for liberado antes deste tempo decorrer.

Pré-gás

A função Pré-gás garante que a peça de trabalho seja protegida pelo gás de proteção no momento de ignição do arco para que o metal derretido não entre em contato com o ar. Isto é essencial para materiais que exigem uma boa proteção de gás, como aços inoxidáveis, alumínio e titânio.

Quando a lógica de disparo 2T está em uso, o Pré-gás dura o período predefinido. Quando a lógica de disparo 4T ou WP Switch está em uso, o Pré-gás dura até que o gatilho seja liberado.

Para ajustar o tempo de pré-gás, acesse no Control Pad as Configurações > Lógica de partida e parada > Tempo de pré-gás.

Pós-gás

As funções Pós-gás garantem que a peça de trabalho seja protegida pelo gás de proteção após o arco ser apagado para que o metal derretido não entre em contato com o ar. A peça de trabalho é protegida pelo gás de proteção até que ela tenha esfriado o suficiente. Isto é especialmente útil com materiais que exigem uma boa proteção de gás, como aços inoxidáveis e titânio.

Quando a lógica de disparo 2T está em uso, o Pós-gás dura o período predefinido. Quando a lógica de disparo 4T ou WP Switch está em uso, o Pós-gás dura até que o gatilho seja liberado, mas no mínimo pelo período predefinido.

Para ajustar a função Pós-gás, acesse as Configurações > Lógica de partida e parada > Pós-gás. Selecione Definir tempo > Tempo de Pós-gás para definir o período que o Pós-gás dura, ou Definir padrão para selecionar o tempo pré-ajustado.

Creep start (Arranque suave)

A função de Arranque suave define a velocidade de alimentação do arame antes da ignição do arco de soldagem, isto é, antes que o arame de enchimento entre em contato com a peça de trabalho. Quando ocorre a ignição do arco, a velocidade de alimentação do arame passa automaticamente para a velocidade normal configurada pelo usuário. A função Arranque suave está sempre ligada.

Para ajustar o nível do Arranque suave, acesse no Control Pad as Configurações > Lógica de partida e parada > Nível do arranque suave. A faixa de ajuste é de 10 a 90%.

Figura: Arranque suave

Passo fim AR

Imediatamente após o arco ser apagado, o alimentador de arame alimenta alguns milímetros a mais do arame de enchimento para que o arame não se prenda ao bico de contato.

Para ligar ou desligar o Passo fim WF, acesse no Control Pad as Configurações > Lógica de partida e parada > Passo fim WF.
