Visualizações do Control Pad: Soldagem
Na visualização de soldagem, é possível:
| • | Ter uma visão geral das configurações do programa de soldagem selecionado |
| • | Ajuste os principais parâmetros (potência de soldagem e ajuste fino) |

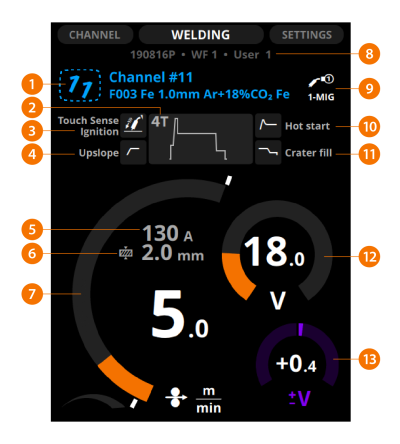

Dependendo do processo de soldagem, da função e do programa selecionados, algumas ou todas as informações a seguir serão exibidas:
| 1. | Canal de memória, seu número e o programa de soldagem |
>> A primeira linha exibe o nome do canal de memória.
>> A segunda linha exibe o nome do programa de soldagem, que é composto pelo material e diâmetro do arame de enchimento e o gás de proteção.
>> Caso você tenha modificado as configurações de soldagem, o número do canal é exibido inclinado para a direita. Para salvar as alterações, mantenha pressionado o botão Canal até que o número volte à posição normal.
| 2. | Modo de operação da pistola de soldagem (lógica de gatilho) |
>> 2T, 4T ou WP Switch. Para mais informações, consulte Funções de Lógica de disparo.
| 3. | Ignição por detecção de toque |
>> Opção para ignição suave com menos respingos.
| 4. | Elevação |
>> Início e parada lógicas selecionadas.
| 5. | Corrente de soldagem estimada |
| 6. | Espessura de material da chapa estimada |
| 7. | Velocidade de alimentação de arame |
| 8. | O número de série da fonte de energia, o número de alimentadores de arame (1 ou 2) e o nome do usuário |
| 9. | Processo de soldagem |
| 10. | Partida a quente |
>> Início e parada lógicas selecionadas.
| 11. | Enchimento de cratera |
>> Início e parada lógicas selecionadas.
| 12. | Tensão |
| 13. | Tensão/Ajuste fino |
Ajuste a potência de soldagem com o botão de controle esquerdo.
Faça o ajuste fino do parâmetro de soldagem secundário com o botão giratório de controle da direita. O parâmetro secundário ajustável varia conforme o processo de soldagem e a função.
O gráfico de potência de soldagem exibe com um padrão cinza a área na qual os valores selecionados resultam em transferência globular.

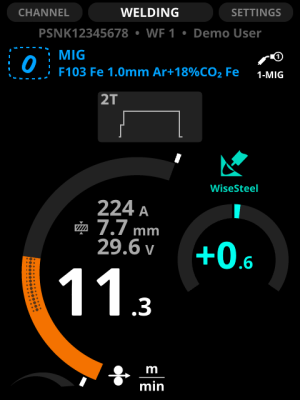

Figura: Padrão Raster no arco de alimentação de arame.
Em duplo pulsado, WP Switch e DProcess, é possível ajustar dois conjuntos de valores: o primeiro nível e o segundo nível de potência. Pressione o botão verde da esquerda para alternar entre eles. Ajuste os valores com os botões de controle. O outro nível de potência é exibido como uma linha cinza no diagrama de velocidade de alimentação do arame.

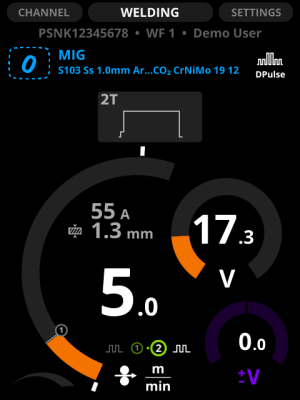

Figura: Alternar Duplo pulsado (1)/Alternar Duplo pulsado (2).
É possível especificar os valores máximo e mínimo da velocidade de alimentação do arame. Eles são exibidos como limitadores brancos junto ao diagrama de velocidade de alimentação do arame.

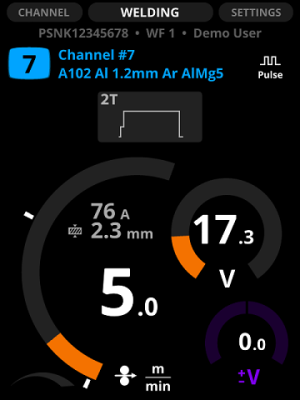

Figura: Os limitadores mínimo e máximo.
A faixa de valores da potência de soldagem e os gráficos de tensão especificados pelo WPS são exibidos com um arco verde entre os limitadores. Os limitadores, por padrão, estão nas partes superior e inferior da área especificada pelo WPS, mas é possível ajustá-los de acordo com suas preferências: para estreitar a área ou soldar fora da área especificada.

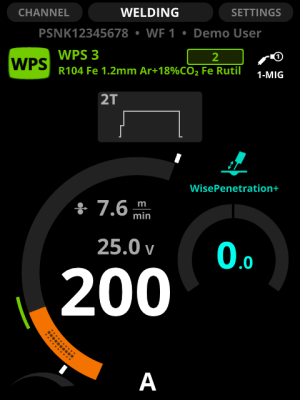

Figura: Os limitadores mínimo e máximo para o WPS.
Caso você ajuste a velocidade de alimentação do arame ou a tensão para um nível fora da faixa do WPS, o gráfico de parâmetros fica vermelho e um símbolo de advertência é exibido no visor.
|
Caso tenha instalado o WeldEye, ele salvará os dado como uso impróprio, mesmo se o trabalho de soldagem exigir tais valores. |

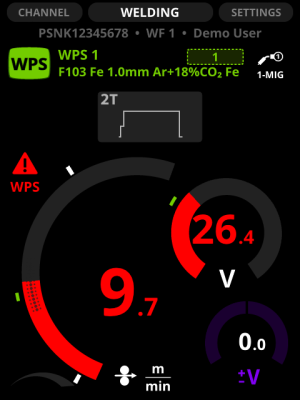

Figura: Valores fora da faixa especificada pelo WPS.
