Diagrama de cabeamento

Conectar os cabos de interconexão à fonte de energia e ao alimentador de arame. A figura abaixo exibe com cores para facilitar a identificação.

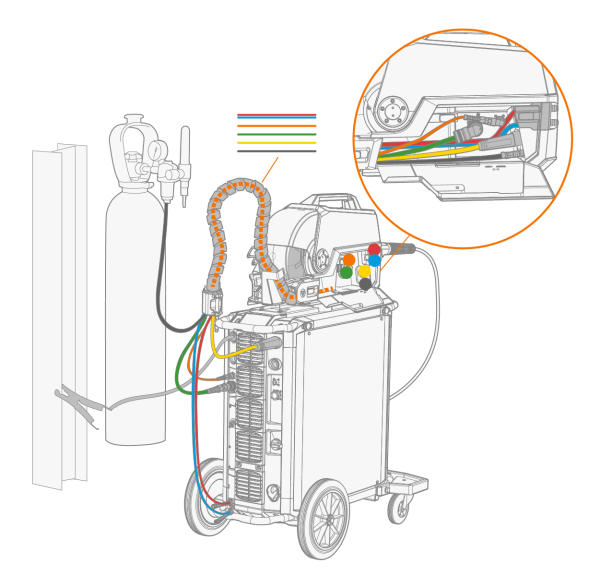

Figura: Cabeamento de interconexão para a fonte de energia e o alimentador de arame:

Códigos de cores:

	Cabo de corrente de soldagem
	Mangueira do gás de proteção
	Cabo de controle
	Cabo de medição
	Mangueiras de entrada e saída de líquido refrigerante
	Cabo de retorno de aterramento
