Verzamelen van lasdata: Workflow van de lasser
Ga als volgt te werk:
Voor het lassen
| 1. | Druk op de groene toets om Taak te selecteren. |
| 2. | Schakel de barcodelezer in aan de voorkant van de Control Pad als u deze wilt gebruiken om een barcode te scannen. U kunt de barcode ook handmatig invoeren. |
| 3. | Om uw persoonlijke ID in het systeem in te voeren, selecteert u: |
>> Codelezer activeren om de barcode of QR-code op uw ID-kaart te scannen
OF
>> Barcode invoeren om de barcode handmatig in te voeren

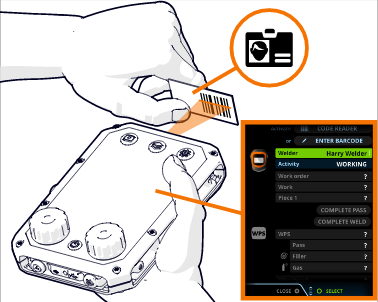

| 4. | Scan de barcode of QR-code op uw ID-kaart of voer de barcode handmatig in. Zie voor meer informatie Control Pad. |
| 5. | Bepaal welke WPS moet worden gebruikt. |
>> Selecteer de WPS op het Taak-scherm of scan de barcode op het afgedrukte document. De eerste laag van de WPS wordt automatisch geselecteerd. Zie voor meer informatie Digitale WPS: WPS-laag selecteren in het WPS-scherm.
| 6. | Identificeer de las. |
>> Scan de barcode van de las vanaf een afgedrukte werkopdracht of selecteer de informatie op het scherm. De informatie over de las wordt weergegeven op het scherm van de Control Pad. Tijdens het lassen worden de geregistreerde lasdata in WeldEye aan de las gekoppeld.
| 7. | Registreer het batchnummer van het toevoegmateriaal ten behoeve van de traceerbaarheid. |
>> Scan de barcode op de verpakking van de lasdraad. Als er geen barcode beschikbaar is, selecteer dan Barcode invoeren op het Taak-scherm. Voer het barcodenummer via het virtuele toetsenbord handmatig in.
>> Wanneer u de barcode de eerste keer scant of invoert, herkent de Control Pad hem niet. Selecteer Toevoegmateriaalbatch om aan te geven dat de barcode bij het batchnummer van het toevoegmateriaal hoort.
| 8. | Om een andere laslaag uit de WPS te selecteren, gebruikt u laagselectie in het Taak-scherm. |
Na het lassen
| 1. | Wanneer de laag is voltooid, selecteert u Las voltooien |
|
Deze functie is alleen beschikbaar als de las is geïdentificeerd. De beschikbaarheid wordt geregeld in de instellingen van de WeldEye-clouddienst. |
>> Als het bijhouden van warmte-inbreng is ingeschakeld, voert u de lengte van de las in, welke wordt gebruikt voor het berekenen van de warmte-inbreng. Zie voor meer informatie Verzamelen van lasdata: Warmte-inbreng bijhouden.
| 2. | Wanneer u klaar bent met het lasapparaat, logt u uit bij het systeem. |
>> Schakel het apparaat uit of scrol naar Lasser, druk op de groene toets en selecteer Uitloggen.
|
|
U moet uitloggen bij het systeem om te voorkomen dat de volgende lasdata onder uw naam worden geregistreerd. |
In de instellingen van de WeldEye-clouddienst kunt u filteren welke items de Control Pad ter identificatie weergeeft. U kunt er bijvoorbeeld voor kiezen dat de WPS en het batchnummer van het toevoegmateriaal wel worden weergeven, maar het toevoegmateriaal en het beschermgas niet. Dit belet u echter niet om andere identificerende informatie te scannen met de barcodelezer.
