Sostituzione della bobina di filo

Prima di installare la bobina di filo, installare la torcia di saldatura sul trainafilo.
Se si cambia il filo di apporto con un filo di diametro o materiale diverso, cambiare i rulli trainafilo di conseguenza.

Effettuare le seguenti operazioni:

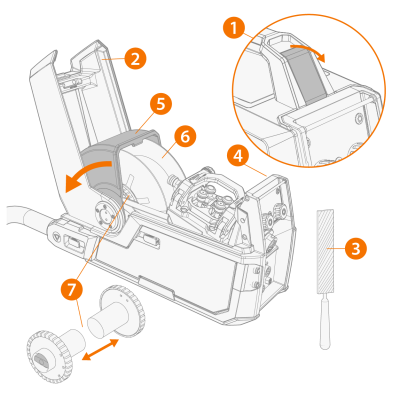

Rimuovere la bobina di filo:

1. Aprire il fermo del coperchio superiore.
2. Sollevare il coperchio superiore.
3. Tagliare e limare la punta del filo di apporto.
Se non viene limata, la punta di taglio affilata del filo di apporto potrebbe danneggiare la guaina guidafilo.
4. Premere Ritrazione filo per tirare il filo di apporto restante dalla torcia di saldatura.

5. Spostare di lato la copertura di serraggio della bobina di filo.
6. Sollevare la bobina di filo dal trainafilo.
7. Allentare e allontanare tra loro le due metà del freno della bobina del filo.

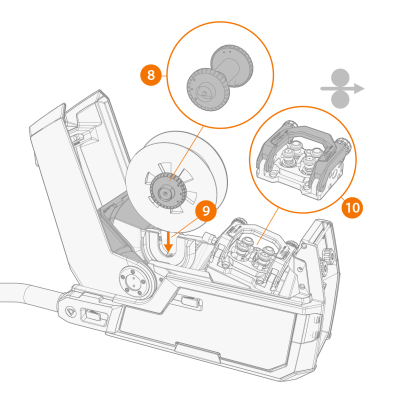

Installare una nuova bobina di filo:

8. Collegare le due metà del freno della bobina del filo alla nuova bobina di filo spingendole all’interno della bobina di filo. Se necessario, serrare.
Il freno della bobina è dotato di una funzione opzionale di tensionamento del filo, che mantiene costante l’avanzamento del filo nelle operazioni di saldatura brevi e ripetute e con bobine di filo pesanti. Per attivare il tensionamento del filo, collegare il mozzo del freno della bobina alla bobina del filo, facendo in modo che la manopola di serraggio si trovi sul lato destro quando osservata dal lato frontale.
9. Abbassare la bobina di filo nel rispettivo alloggiamento.
Accertarsi che la bobina di filo sia rivolta nella direzione corretta, con il filo di apporto che va dalla parte superiore della bobina ai rulli trainafilo.
10. Sollevare la maniglia di pressione dai rulli trainafilo.

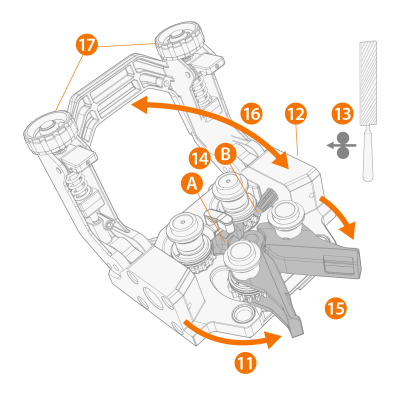

Installare il filo di apporto:

11. Rilasciare i bracci di pressione così da separare i rulli trainafilo. Si aprirà una fessura tra i rulli trainafilo.
12. Rilasciare l’estremità del filo di apporto dalla bobina e tagliare via eventuali sezioni deformate in modo che l’estremità risulti diritta.
Accertarsi che il filo di apporto non fuoriesca dalla bobina quando viene rilasciato.
13. Limare la punta del filo di apporto fino a renderla liscia.
Eventuali parti taglienti della punta del filo di apporto potrebbero danneggiare la guaina guidafilo.
14. Guidare il filo di apporto nel tubo di entrata (A) e nel tubo guidafilo intermedio (B) fino all’uscita, così da inserire il filo di apporto nella torcia di saldatura. Spingere a mano il filo di apporto nella torcia in modo tale che il filo raggiunga la guaina guidafilo (circa 20 cm).
15. Chiudere i bracci di pressione così da bloccare il filo di apporto tra i rulli trainafilo. Verificare che il filo di apporto si trovi nelle scanalature del rullo trainafilo.
16. Abbassare la maniglia della pressione sui rulli trainafilo.
17. Regolare la pressione dei rulli trainafilo mediante le rotelle di regolazione della pressione. La pressione è identica per entrambe le coppie di rulli trainafilo.

Le scale graduate presenti sulla maniglia della pressione indicano la pressione applicata ai rulli trainafilo. Regolare la pressione dei rulli trainafilo in base alla tabella sottostante.



Materiale del filo di apporto Profilo del rullo trainafilo Diametro del filo di apporto (mm) Regolazione (x100N)
Fe/Ss pieno Scanalatura a V
 0,8−1,0 1,5−2,0
≥ 1,2 2,0−2,5
Metallo e filo animato Scanalatura a V, zigrinato
 ≥ 1,2 1,0−2,0
Con guaina propria Scanalatura a V, zigrinato
 ≥ 1,6 2,0−3,0
Alluminio Scanalatura a U
 1,0 0.5−1.0
1,2 1,0−1,5
1,4 1,5−2,0
≥ 1,6 2,0−2,5



Una pressione eccessiva appiattisce il filo di apporto e potrebbe danneggiare i fili di apporto dotati di anima o rivestimento. L’eccessiva pressione, inoltre, causa l’usura indebita dei rulli trainafilo e un aumento del carico sul riduttore.
18. Premere Avanzamento intermittente del filo per fare avanzare il filo di apporto fino alla punta di contatto della torcia di saldatura. Per accelerare la velocità di avanzamento del filo, ruotare la manopola sinistra sul pannello di controllo.

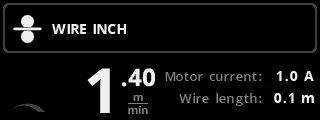

Sul pannello di controllo viene mostrato di quanto è avanzato il filo di apporto.

Completamento dell’installazione:

19. Selezionare il gas di protezione e collegare la bombola di gas al trainafilo.
20. Premere Gas test per scaricare il gas di protezione precedente dall’impianto.

È possibile utilizzare questo pulsante anche per verificare che i gas fluiscano correttamente nell’impianto.
21. Chiudere il coperchio superiore.
