Préparation du système de soudage
Pour commencer à utiliser le poste à souder, mettez celui-ci sous tension, préparez le refroidisseur et connectez le câble de retour à la terre.
Mise sous tension du poste à souder
Pour mettre sous tension le poste à souder et le dévidoir, mettez l'interrupteur principal du poste à souder en position de fonctionnement (I). Lorsque le poste à souder est allumé, le voyant d'alimentation du panneau d'affichage est vert.

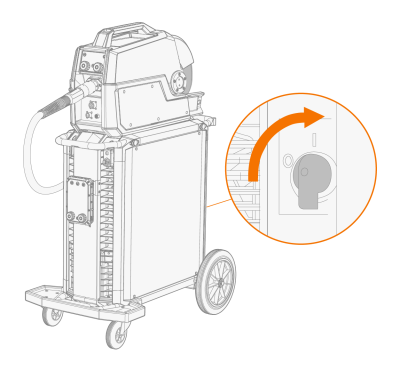

Illustration : mise sous tension du poste à souder :
Le dévidoir conserve les paramètres de fonctionnement de sa dernière utilisation. Utilisez l'interrupteur principal pour démarrer et arrêter l'appareil. Ne débranchez jamais la prise secteur pour mettre le poste hors tension.
|
Si le poste à souder reste inutilisé pendant une longue période, débranchez-le du secteur. |
Mise en service du Control Pad
Pour mettre sous tension le Control Pad, maintenez son bouton d'alimentation appuyé pendant quelques secondes.
Préparation du refroidisseur

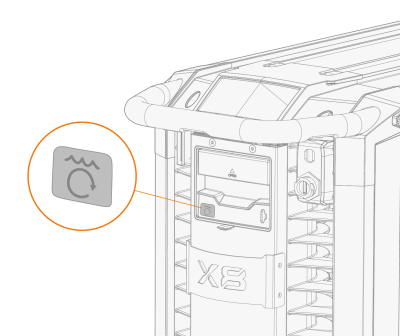

Remplissez le réservoir de liquide de refroidissement avec une solution de refroidissement Kemppi. Pour souder, il est nécessaire de pomper le liquide de refroidissement à travers le système. Pour ce faire, appuyez sur le bouton de circulation du liquide de refroidissement sur le panneau avant du poste à souder. Ce bouton active le moteur qui pompe le liquide de refroidissement vers les tuyaux et la torche de soudage.
Lorsque l'utilisateur maintient appuyé le bouton de circulation, la pompe commence à faire circuler le liquide de refroidissement. La ligne continue de se remplir automatiquement même lorsque l'utilisateur relâche le bouton. S'il est nécessaire d'interrompre le remplissage en cours, par exemple si un branchement est desserré, appuyez à nouveau sur le bouton de circulation du liquide de refroidissement pendant le remplissage automatique. Si la ligne ne se remplit pas durant 1 minute après le relâchement du bouton, le remplissage automatique s'arrête et le voyant clignote alternativement en vert et en rouge.
Le panneau d'affichage comprend aussi des voyants qui deviennent jaunes en cas de niveau trop bas ou de température trop élevée du liquide de refroidissement. Lorsque la circulation est normale, ce voyant est vert.
Appuyez sur le bouton de circulation du liquide de refroidissement après chaque changement de la torche de soudage.
Pour toutes instructions sur le remplissage du refroidisseur, voir Remplissage du refroidisseur.
Raccordement du câble de masse
|
La pièce à souder doit rester reliée à la terre afin de réduire les risques de blessures aux utilisateurs ou de dommages aux équipements électriques. |

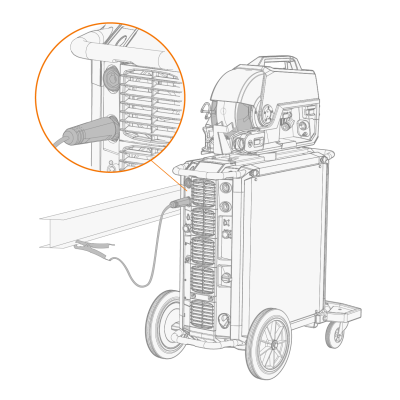

Illustration : connecteur du câble de retour à la terre sur le poste à souder :
Fixez toujours la pince de masse directement sur la pièce à souder.
Assurez-vous que la surface en contact avec la pièce à souder ne comporte ni oxyde métallique ni peinture, et que la pince est solidement fixée.
Remplissez le refroidisseur avec une solution de refroidissement de 20 à 40 %, par exemple avec du liquide de refroidissement Kemppi.
Étalonnage de la tension d'arc
Le X8 MIG Welder mesure la tension de l'arc de soudage et la perte de tension dans le faisceau et la torche de soudage. Après l'étalonnage, le poste à souder calcule la tension de l'arc si le câble de détection de tension n'est pas connecté.
