Fenêtres du Control Pad : Soudage
La fenêtre Soudage permet de :
| • | Voir les paramètres du programme de soudage sélectionné |
| • | Régler les principaux paramètres (puissance de soudage et réglage fin) |
Selon le procédé, la fonction et le programme choisis, toutes les informations suivantes ou une partie seulement sont affichées :

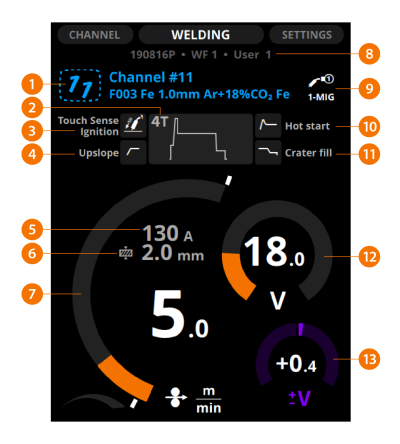

| 1. | Canal mémoire, numéro de canal mémoire et programme de soudage |
>> La première ligne indique le nom du canal mémoire.
>> La seconde ligne montre le nom du programme de soudage, composé à partir du matériau et du diamètre du fil d'apport, et du gaz de protection.
>> Si vous avez modifié les paramètres de soudage, le numéro de canal est incliné vers la droite. Pour sauvegarder les modifications, maintenez appuyé le bouton Canal jusqu'à ce que ce numéro revienne en position normale.
| 2. | Mode de fonctionnement de la torche de soudage (logique de déclenchement) |
>> 2T, 4T ou WP Switch. Pour plus d’informations, voir Fonction de la logique de déclenchement.
| 3. | Touch Sense Ignition |
>> Option d'amorçage de l'arc « en douceur » avec moins de projections.
| 4. | Amorçage progressif |
>> Logiques de démarrage et d'arrêt sélectionnées.
| 5. | Courant de soudage estimé |
| 6. | Épaisseur estimée de la tôle |
| 7. | Vitesse dévidoir |
| 8. | Numéro de série du poste à souder, numéro du dévidoir (1 ou 2) et nom de l'utilisateur |
| 9. | Procédé de soudage |
| 10. | Surintensité amorçage |
>> Logiques de démarrage et d'arrêt sélectionnées.
| 11. | Rempliss. cratères |
>> Logiques de démarrage et d'arrêt sélectionnées.
| 12. | Tension |
| 13. | Tension/Réglage fin |
Pour ajuster la puissance de soudage, utilisez le bouton rotatif de gauche.
Pour un réglage fin du paramètre secondaire, utilisez le bouton rotatif de droite. L'unité du paramètre secondaire varie en fonction du procédé de soudage et de la fonction.
Le graphique de puissance de soudage montre, avec un motif de trame de gris, la zone dans laquelle les valeurs sélectionnées produisent un transfert globulaire.

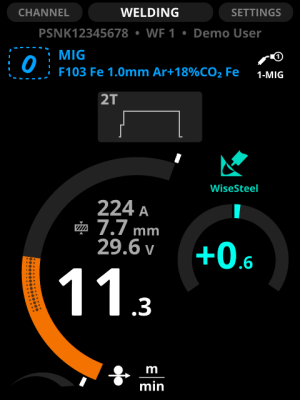

Illustration : motif tramé dans la courbe de l'alimentation en fil.
Les modes DPulse, WP Switch et DProcess permettent de régler deux jeux de valeurs : les premier et second niveaux de puissance. Appuyez sur le bouton vert de gauche pour passer d'un jeu à l'autre. Ajustez les valeurs avec les boutons rotatifs. L'autre niveau de puissance est représenté par une ligne grise sur le diagramme de la vitesse d'alimentation en fil.

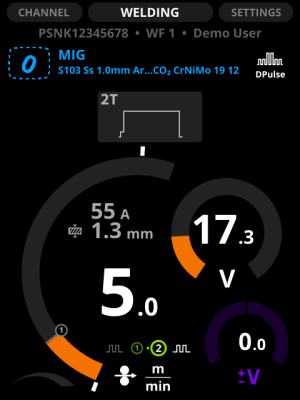

Illustration : basculement Pulsé double (1) / Pulsé double (2)
Vous pouvez spécifier les valeurs minimale et maximale de la vitesse d'alimentation en fil. Ces valeurs sont affichées sous forme de butées blanches à côté du diagramme de la vitesse d'alimentation en fil.
Illustration : les butées minimale et maximale.
La plage de valeurs de la puissance de soudage et les graphiques de tension spécifiés par le descriptif de mode opératoire de soudage (DMOS) sont affichés avec un arc vert entre les butées. Par défaut, les butées apparaissent en haut et en bas de la zone spécifiée par le DMOS, mais il est possible de les déplacer, afin de réduire la zone ou de souder en dehors de la zone spécifiée.
Illustration : les butées minimale et maximale du DMOS.
Si vous réglez la vitesse d'alimentation en fil ou la tension à un niveau situé en dehors de la plage spécifiée par le DMOS, le graphique des paramètres devient rouge et un symbole d'avertissement apparaît à l'écran.
|
Si vous avez installé WeldEye, les données sont sauvegardées comme utilisation inappropriée, même si la tâche de soudage nécessite de telles valeurs. |

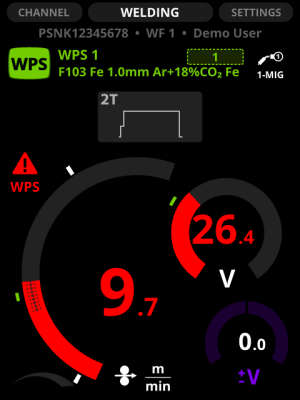

Illustration : valeurs en dehors de la plage spécifiée par le DMOS.
