Remplacement des galets d’alimentation
Il est nécessaire de remplacer les galets d’alimentation en cas de changement de matériau ou de diamètre du fil d'apport.
Procéder comme suit :
|
1.
|

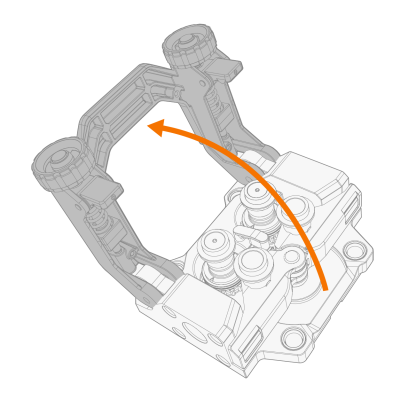

Ouvrez le capot supérieur et soulevez le levier de pression. |
|
2.
|
Poussez vers le haut les colliers des broches de montage du dévidoir afin d'extraire les broches de montage. |
|
Les broches de montage sont différentes : Les broches de montage des galets d'entraînement sont identifiables par une marque circulaire sur le dessus, alors que les broches de montage des galets presseurs n'ont pas de marque. Par contre, les axes centraux des broches de montage des galets presseurs sont directement fixés sur celles-ci, si bien que les broches de montage des galets d'entraînement et des galets presseurs ne peuvent pas être confondues. |
|
3.
|
Retirer les galets d'alimentation. |
|
4.
|
Sélectionnez les galets d'alimentation comme indiqué dans le tableau ci-dessous. |
| Fe, Ss (Al, Mc, Fc) |
Rainure en V
 |
0.6 |
|
W001045 |
W001046 |
| 0,8 - 0,9 |
|
W001047 |
W001048 |
| 1.0 |
|
W000675 |
W000676 |
| 1.2 |
|
W000960 |
W000961 |
| 1.4 |
|
W001049 |
W001050 |
| 1.6 |
|
W001051 |
W001052 |
| 2.0 |
|
W001053 |
W001054 |
| 2.4 |
|
W001055 |
W001056 |
| Fc, Mc (Fe) |
Rainure en V crantée
 |
1.0 |
|
W001057 |
W001058 |
| 1.2 |
|
W001059 |
W001060 |
| 1,4 - 1,6 |
|
W001061 |
W001062 |
| 2.0 |
|
W001063 |
W001064 |
| 2.4 |
|
W001065 |
W001066 |
| Al (Fc, Mc, Ss, Fe) |
Rainure en U
 |
1.0 |
|
W001067 |
W001068 |
| 1.2 |
|
W001069 |
W001070 |
| 1.6 |
|
W001071 |
W001072 |
| Fe, Ss (Al, Mc, Fc) |
Rainure en V
|
0,8 - 0,9 |
Voir le texte sur le galet |
W006074 |
W006075 |
| 1.0 |
W006076 |
W006077 |
| 1.2 |
W004754 |
W004753 |
| 1.4 |
W006078 |
W006079 |
| Fc, Mc (Fe) |
Rainure en V crantée
|
1.0 |
W006080 |
W006081 |
| 1.2 |
W006082 |
W006083 |
| 1,4 - 1,6 |
W006084 |
W006085 |
| 2.0 |
W006086 |
W006087 |
| Al (Fc, Mc, Ss, Fe) |
Rainure en U
|
1.0 |
W006088 |
W006089 |
| 1.2 |
W006090 |
W006091 |
| 1.6 |
W006092 |
W006093 |
|
5.
|
Positionnez les rouleaux d'alimentation à leurs places. Alignez l'entaille à la base d'un galet d'entraînement sur la tige de l'axe d'entraînement. |
|
6.
|
Remettez en place les broches de montage pour verrouiller en place les galets d'entraînement et les galets presseurs. Alignez l'une des entailles à la base de la broche de montage des rouleaux presseurs sur le goujon du support. |
|
7.
|
Abaissez le levier de pression sur les galets d'alimentation et fermez le capot supérieur. |
