Remplacement de la bobine de fil

Raccordez la torche de soudage au dévidoir avant d'installer la bobine de fil.
S'il s'avère nécessaire de changer de fil d'apport (avec un diamètre ou un matériau différent), changer les galets de dévidage en conséquence.

Procéder comme suit :

Retrait de la bobine de fil :

1. Ouvrez le loquet du couvercle supérieur.
2. Soulevez le couvercle supérieur.
3. Coupez et limez l'extrémité du fil d'apport.
Si l'extrémité pointue du fil d'apport n'est pas limée, elle risque d'endommager la gaine.

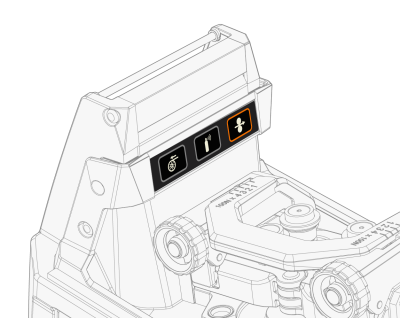

4. Appuyez sur « Rétract. fil » pour retirer le fil d'apport restant dans la torche de soudage.

5. Poussez sur le côté le couvercle de verrouillage de la bobine.
6. Soulevez la bobine de fil du dévidoir.
7. Séparez les deux moitiés du frein de la bobine de fil.

Installation d'une nouvelle bobine de fil :

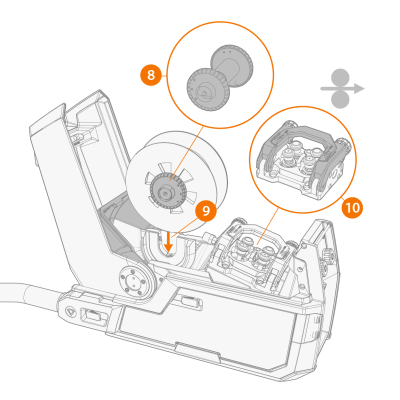

8. Fixez les deux moitiés du frein sur la nouvelle bobine de fil, en les emboîtant ensemble à l'intérieur de la bobine. Serrez si nécessaire.
Le frein de bobine est doté d'une fonction facultative de tension du fil, qui assure la stabilité du fil d'apport lors de soudages courts répétitifs et avec des bobines de fil lourdes. Pour activer la tension du fil, fixez le moyeu du frein de la bobine à celle-ci de manière à ce que le bouton de serrage se trouve sur la droite (vu de l'avant).
9. Abaissez la bobine de fil sur son support.
Assurez-vous que la bobine de fil est orientée dans la bonne direction, avec le fil d'apport allant depuis le dessus de la bobine vers les galets d'alimentation.
10. Dégagez le levier de pression des galets d'alimentation.

Installation du fil d'apport :

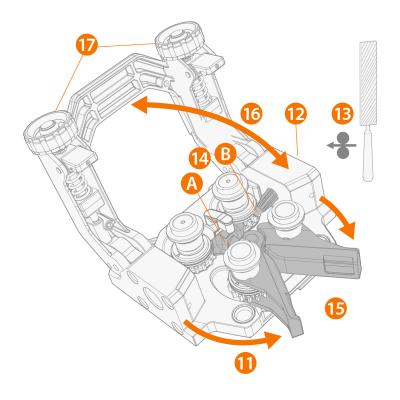

11. Libérez les bras presseurs pour séparer les galets d'alimentation. Cette action libère un espace entre les galets d'alimentation.
12. Dégagez l'extrémité du fil de la bobine et, si nécessaire, coupez la longueur déformée afin d'obtenir une extrémité bien droite.
Veillez à ce que le fil ne s'échappe pas par les côtés de la bobine une fois libéré.
13. Limez l'extrémité du fil d'apport pour la lisser.
Les arêtes vives à l'extrémité du fil d'apport risquent d'endommager la gaine.
14. Guidez le fil d'apport dans le tube d'entrée (A) et le tube du guide-fil (B) jusqu'à la sortie, afin d'amener le fil d'apport à la torche de soudage. Poussez le fil d'apport à la main à l'intérieur de la torche de sorte que le fil atteigne la gaine (environ 20 cm).
15. Fermez les bras presseurs de manière à bloquer le fil d'apport entre les galets d'alimentation. Vérifier que le fil reste bien placé dans les gorges des galets d'alimentation.
16. Abaissez le levier de pression sur les galets de dévidage.
17. Réglez la pression des galets d'alimentation à l'aide des molettes de réglage de pression. La pression est la même pour les deux paires de galets de dévidage.

Les échelles graduées sur le levier de pression indiquent la pression appliquée sur les galets. Ajustez la pression sur les galets de dévidage comme indiqué dans le tableau ci-dessous.



Matériau du fil d'apport Profil des galets d'alimentation Diamètre du fil d’apport (mm) Ajustement (x100N)
Fil plein en Fe/Ss Rainure en V
 0,8-1,0 1,5-2,0
≥ 1,2 2,0-2,5
Métal et fourré Rainure en V crantée
 ≥ 1,2 1,0-2,0
Auto-blindé Rainure en V crantée
 ≥ 1,6 2,0-3,0
Aluminium Rainure en U
 1.0 0,5−1,0
1.2 1,0-1,5
1.4 1,5-2,0
≥ 1,6 2,0-2,5



Une pression excessive aplatit le fil d'apport et endommage les fils d'apport enrobés ou fourrés. De plus, une pression excessive use inutilement les galets d'alimentation et augmente la charge sur les engrenages.
18. Appuyez sur l'avance-fil pour entraîner le fil d'apport jusqu'au tube de contact de la torche de soudage. Pour accélérer la vitesse de dévidage en fil, tournez le bouton rotatif de gauche sur le panneau de commandes.

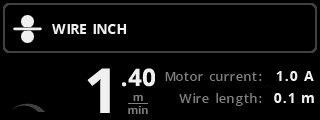

Le panneau de commandes affiche la longueur de fil d'apport qui a été entraînée.

Finalisation de l'installation :

19. Sélectionnez le gaz de protection et fixez la bouteille de gaz au dévidoir.
20. Appuyez sur la touche de test de gaz pour évacuer l'ancien gaz de protection du système.

Vous pouvez également utiliser ce bouton pour vérifier que le gaz circule correctement.
21. Fermez le couvercle supérieur.
