Installation du faisceau

Fixer d'abord le faisceau au dévidoir, puis au poste à souder.

Procéder comme suit :

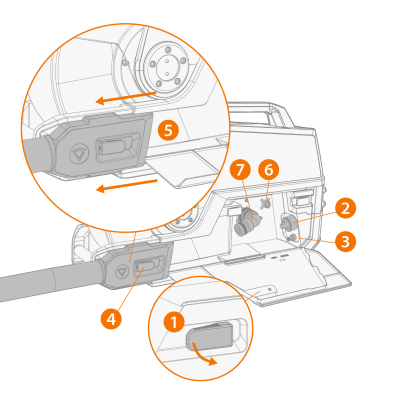

Connecter le faisceau au dévidoir :

1.

Soulevez le loquet du boîtier de câble pour accéder aux connecteurs.

2.

Connectez le câble du courant de soudage au dévidoir. Poussez le câble le plus possible et tourner le connecteur dans le sens horaire pour serrer le câble en place.

Serrer le câble de courant de soudage le plus possible à la main. Une connexion du câble de courant de soudage mal serrée peut provoquer une surchauffe.

3.

Poussez le tuyau du gaz de protection vers son raccord jusqu'à ce qu'il se verrouille.

4.

Fixez la décharge de traction à son logement sur le dévidoir.

5.

Verrouillez le loquet pour protéger le câble de toute traction.

6.

Raccordez le câble de commande à son connecteur. Faites tourner le collier dans le sens horaire pour le verrouiller en place.

7.

Raccordez le câble de mesure à son connecteur. Faites tourner le collier dans le sens horaire pour le verrouiller en place.

8.

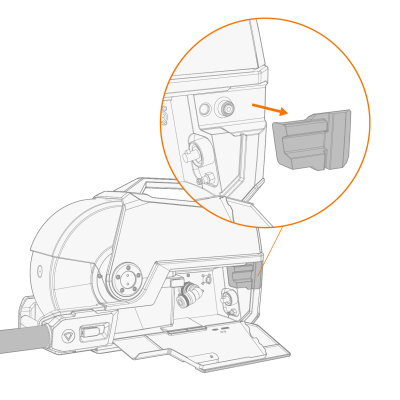

Si vous disposez du refroidisseur en option, tirez sur le couvercle de protection de l'ouverture des tuyaux d'eau de refroidissement pour le déposer.

9.

Raccordez les tuyaux d'eau de refroidissement à leur emplacement.

10.

Fermez et verrouillez la trappe du logement des câbles.

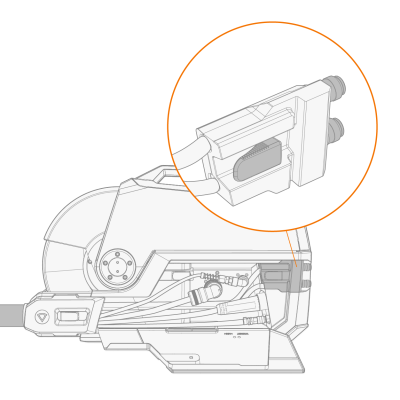

Lors du raccordement des câbles au dévidoir, acheminez les câbles soigneusement afin de pouvoir fermer correctement la trappe du logement des câbles.

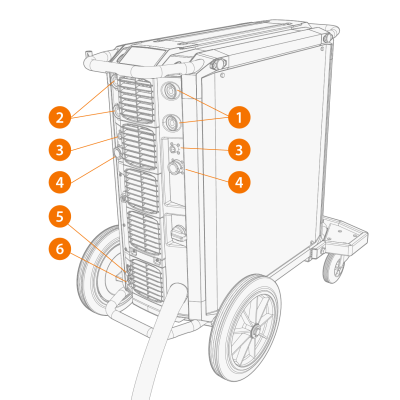

Raccorder le faisceau au poste à souder :

1.

Raccordez le câble de soudage au connecteur (1) positif (+) du poste à souder. Le faisceau est acheminé en diagonale du dévidoir au connecteur du poste à souder.

Si deux dévidoirs sont reliés au poste à souder, raccordez le faisceau à la verticale : du dévidoir de gauche au connecteur (1) de gauche.

2.

Raccordez le câble de masse au connecteur (2) négatif (-).

3.

Raccordez le câble de mesure à son connecteur (4).

4.

Raccordez le câble de commande à son connecteur (3) du même côté que le câble de mesure.

5.

Si le refroidisseur d'eau est présent, utilisez le connecteur rouge (5) pour le tuyau d'entrée dans le refroidisseur.

6.

Si le refroidisseur d'eau est présent, utilisez le connecteur bleu (6) pour le tuyau de sortie du refroidisseur.

7.

Si vous avez besoin d'utiliser un gaz de protection, raccordez le tuyau du gaz de protection à la bouteille de gaz.

Le poste à souder peut être connecté à deux dévidoirs en même temps.

Vérifiez que vous avez connecté et serré correctement tous les câbles.
