Schéma de câblage

Connectez les câbles du faisceau au poste à souder et au dévidoir. La figure ci-dessous montre les câbles, dont les couleurs facilitent l'identification.

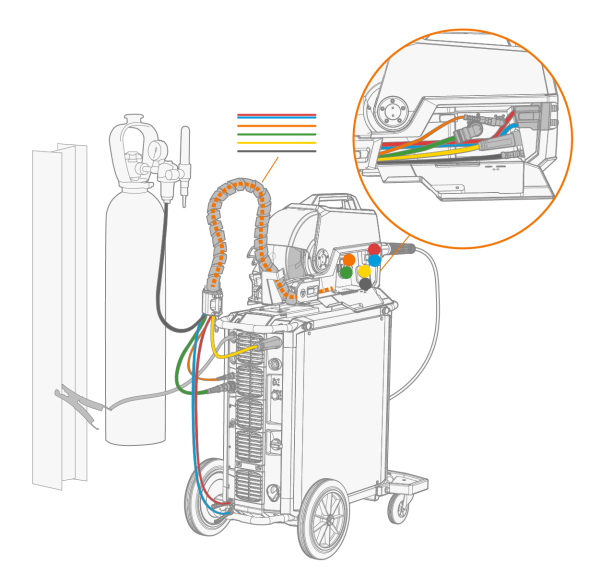

Figure : Câblage d'interconnexion du poste à souder et du dévidoir:

Codes couleur :

	Câble du courant de soudage
	Tuyau du gaz de protection
	Câble de commande
	Câble de mesure
	Tuyau d'entrée et de sortie du liquide de refroidissement
	Câble de masse
