Navegación

Encima de la pantalla, Control Pad dispone de tres botones de vista. Pulse los botones para cambiar la vista de la pantalla de Control Pad. Pulse dos veces el botón de Menú para abrir el menú Vista.

Use los botones situados bajo la pantalla para desplazarse por la misma y ajustar los valores. Cuando hay una luz verde en el centro del botón, este funciona también como pulsador.

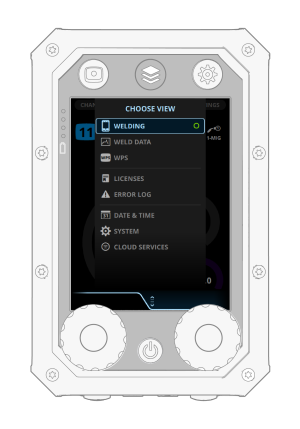

Figura: menú Vistas:

En la vista Soldadura, ajuste la potencia de soldadura con la perilla izquierda y el ajuste fino con la perilla derecha. En la mayoría de procesos de soldadura, este parámetro secundario es el voltaje.

En el resto de vistas, desplácese arriba y abajo por los menús con el botón derecho. Pulse el botón verde situado en el centro de la perilla para abrir un elemento.

En caso de que necesite ejecutar una acción opuesta como Cancelar o Predeterminado, pulse el botón verde para aceptar.

Encabezado y pie

El encabezado de Control Pad indica el número de serie de la soldadora, el alimentador de alambre seleccionado y el nombre del usuario:

Cuando el botón tiene una función específica, hay una instrucción al pie del botón. El círculo verde del pie anima a pulsar el botón de la perilla de control. El parámetro o valor ajustable en cuestión viene destacado en naranja.

Figura: Visor Control Pad con el pie de ajuste / visor Control Pad con el pie de selección:

Si la selección del botón de cambio surte efecto directamente, el comando del pie es Cerrar. Si el cambio se produce tras pulsar el botón verde, el comando del pie es OK.
