Sustitución de los rodillos de alimentación
Sustituya los rodillos de alimentación cuando el material y el diámetro del alambre de relleno varíe.
Proceda de la siguiente manera:
|
1.
|
Abra la cubierta superior y levante la manilla de la presión. |
|
2.
|

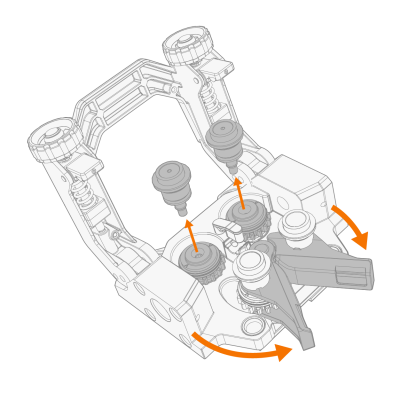

Presione el cuello de los pasadores de montaje de los rodillos de alimentación hasta extraer los pasadores de montaje. |
|
Los pasadores de montaje son distintos: Los pasadores de montaje de los rodillos de transmisión disponen de una marca circular en la parte superior, mientras que los pasadores de montaje de los rodillos de presión no tienen ninguna marca. Los pasadores de montaje de los rodillos de presión disponen de ejes centrales, de modo que es imposible confundir los pasadores de montaje de los rodillos de transmisión con los de los rodillos de presión. |
|
3.
|
Retire los rodillos de alimentación. |
|
4.
|
Seleccione los rodillos de alimentación conforme a las tablas siguientes. |
| Fe, Ac. inox., (Al, Mc, Fc) |
Hendidura en V
 |
0.6 |
|
W001045 |
W001046 |
| 0,8-0,9 |
|
W001047 |
W001048 |
| 1.0 |
|
W000675 |
W000676 |
| 1.2 |
|
W000960 |
W000961 |
| 1.4 |
|
W001049 |
W001050 |
| 1.6 |
|
W001051 |
W001052 |
| 2.0 |
|
W001053 |
W001054 |
| 2.4 |
|
W001055 |
W001056 |
| Fc, Mc, (Fe) |
Hendidura en V, estriada
 |
1.0 |
|
W001057 |
W001058 |
| 1.2 |
|
W001059 |
W001060 |
| 1,4-1,6 |
|
W001061 |
W001062 |
| 2.0 |
|
W001063 |
W001064 |
| 2.4 |
|
W001065 |
W001066 |
| Al, (Fc, Mc, Ac. inox., Fe) |
Hendidura en U
 |
1.0 |
|
W001067 |
W001068 |
| 1.2 |
|
W001069 |
W001070 |
| 1.6 |
|
W001071 |
W001072 |
| Fe, Ac. inox., (Al, Mc, Fc) |
Hendidura en V
|
0,8-0,9 |
Consulte el texto del rodillo |
W006074 |
W006075 |
| 1.0 |
W006076 |
W006077 |
| 1.2 |
W004754 |
W004753 |
| 1.4 |
W006078 |
W006079 |
| Fc, Mc, (Fe) |
Hendidura en V, estriada
|
1.0 |
W006080 |
W006081 |
| 1.2 |
W006082 |
W006083 |
| 1,4-1,6 |
W006084 |
W006085 |
| 2.0 |
W006086 |
W006087 |
| Al, (Fc, Mc, Ac. inox., Fe) |
Hendidura en U
|
1.0 |
W006088 |
W006089 |
| 1.2 |
W006090 |
W006091 |
| 1.6 |
W006092 |
W006093 |
|
5.
|

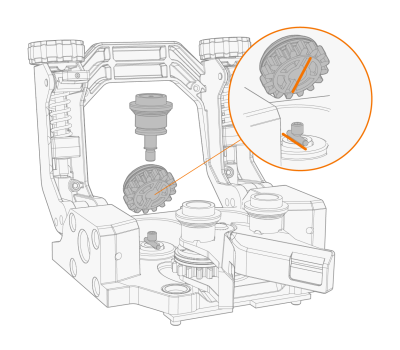

Vuelva a colocar los rodillos de alimentación en su sitio. Alinee la incisión de la base del rodillo de transmisión con el pasador de el eje de transmisión. |
|
6.
|
Vuelva a montar los pasadores de montaje para fijar en su sitio los rodillos de transmisión y presión. Alinee una de las incisiones de la base del pasador de montaje del rodillo de presión con el taco de la montura. |
|
7.
|

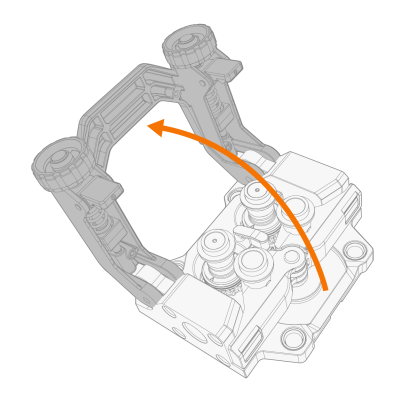

Baje la manilla de la presión de los rodillos de alimentación y cierre la cubierta superior. |
