Cambio de carrete del alambre

Instale la pistola de soldar en el alimentador de alambre antes de montar el carrete del alambre.
Si cambia el diámetro o el material del alambre de relleno, cambie también los rodillos de alimentación.

Proceda de la siguiente manera:

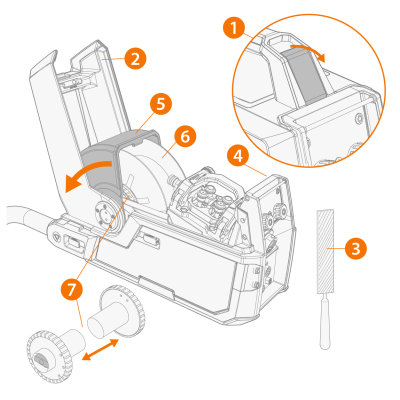

Retire el carrete del alambre:

1. Abra el seguro de la cubierta superior.
2. Levante la cubierta superior.
3. Corte y lime la punta del alambre de relleno.
La punta cortante del alambre de relleno puede dañar el conductor flexible de alambre si no se lima antes.
4. Pulse Retroceso del alambre para recoger el alambre de relleno restante de la pistola de soldar.

5. Aparte la cubierta de bloqueo del carrete de alambre.
6. Eleve el carrete del alambre del alimentador de alambre.
7. Afloje o retire las mitades de los frenos del carrete del alambre.

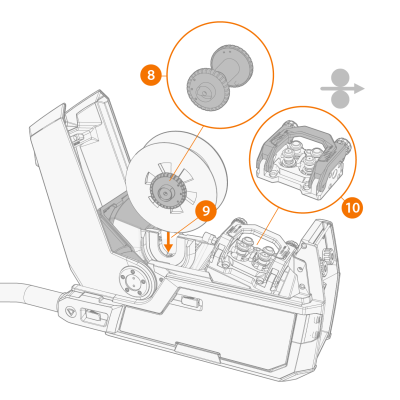

Coloque un carrete de alambre nuevo:

8. Monte las mitades de los frenos del carrete del alambre en el carrete del alambre nuevo empujándolas juntas dentro del carrete del alambre. Ajústelas si fuera necesario.
El freno del carrete viene con una función opcional de ajuste de la tensión del alambre, para mantener constante la alimentación del alambre en las soldaduras cortas y repetidas y con carretes del alambre pesados. Para permitir el ajuste de tensión del alambre, montar el soporte del freno del carrete al carrete del alambre así que la perilla de tensión se encuentre en la derecha, mirando desde el frente.
9. Baje el carrete del alambre hasta su enchufe.
Asegúrese de que el carrete del alambre mira en la dirección adecuada, el alambre de relleno va desde la parte superior del carrete hasta los rodillos de alimentación.
10. Retire el asa de presión de los rodillos de alimentación.

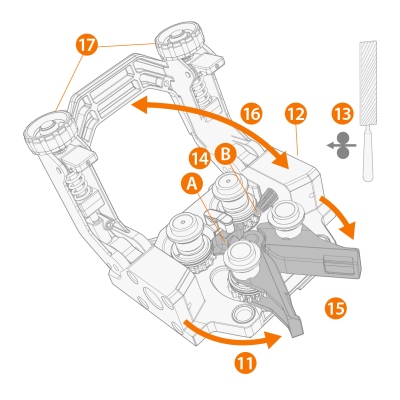

Coloque el alambre de relleno:

11. Suelte los brazos de presión para separar los rodillos de alimentación. De esta manera, se abre una brecha entre los rodillos de alimentación.
12. Suelte el extremo del alambre de relleno del carrete y corte cualquier tramo deformado de manera que el extremo quede recto.
Cuide que el alambre de relleno no se desborde del carrete al soltarlo.
13. Lime la punta del alambre de relleno.
Los bordes afilados de la punta del alambre de relleno pueden dañar el conductor flexible de alambre.
14. Pase el alambre de relleno por el tubo de entrada (A) y el tubo guía de alambre intermedio (B) hasta la salida, la cual alimenta el alambre de relleno hacia la pistola de soldadura. Introduzca el alambre de relleno manualmente dentro de la pistola, de manera que el alambre alcance el conductor flexible de alambre (aprox. 20 cm).
15. Cierre los brazos de presión de manera que el alambre de relleno quede bloqueado entre los rodillos de alimentación. Asegúrese de que el alambre de relleno asienta en el acanalado del rodillo de alimentación.
16. Baje el asa de presión sobre los rodillos de alimentación.
17. Ajuste la presión de los rodillos de alimentación con las ruedas de regulación de la presión. La presión es la misma en ambos pares de rodillos de alimentación.

Las escalas graduadas del asa de presión indican la presión aplicada en los rodillos de alimentación. Ajuste la presión de los rodillos de alimentación conforme a la tabla inferior.



Material de alambre de relleno Perfil del rodillo de alimentación Diámetro del alambre de relleno (mm) Ajuste (x100N)
Fe/Ac. inox. sólido Hendidura en V
 0,8-1,0 1,5-2,0
≥ 1.2 2,0-2,5
Sólido y con fundente Hendidura en V, estriada
 ≥ 1.2 1,0-2,0
Autoprotegidos Hendidura en V, estriada
 ≥ 1,6 2,0-3,0
Aluminio Hendidura en U
 1.0 0,5−1,0
1.2 1,0-1,5
1.4 1,5-2,0
≥ 1,6 2,0-2,5



La presión excesiva puede provocar el aplastamiento del alambre de relleno y dañar los alambres tubulares o recubiertos. También puede provocar el desgaste indebido de los rodillos de alimentación y aumentar la carga en la caja de engranajes.
18. Pulse Avance de Alambre para llevar el alambre de relleno hasta la punta de contacto de la pistola de soldadura. Para acelerar la velocidad de alimentación del alambre, gire a la izquierda la perilla de control situada en el panel de control.

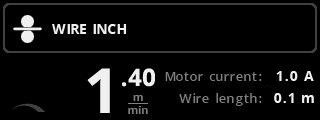

El panel de control muestra cuánto se ha desplazado el alambre de relleno.

Finalizar la instalación:

19. Seleccione el gas de protección y conecte el cilindro de gas al alimentador de alambre.
20. Pulse Prueba de gas para purgar el gas de protección anterior del sistema.

También puede emplear este botón para comprobar que los gases fluyen adecuadamente por el sistema.
21. Cierre la cubierta superior.
