Diagrama de conexión

Conecte los cables de interconexión a la fuente de potencia y el alimentador de alambre. La imagen inferior señala los cables con colores para facilitar la identificación.

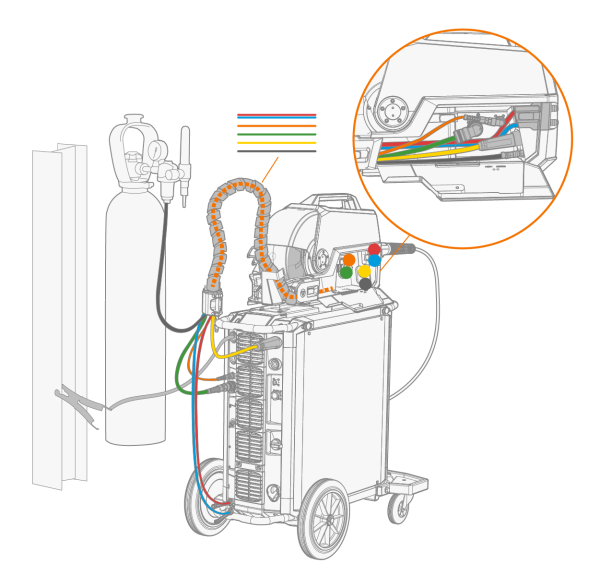

Figura: Cableado de interconexión para fuente de potencia y alimentador de alambre:

Códigos de color:

	Cable de corriente de soldadura
	Manguera de gas de protección
	Cable de control
	Cable de medición
	Mangueras de entrada y salida del refrigerante
	Cable de puesta a tierra
