Navigation

Oberhalb des Displays hat das Control Pad drei Ansichtstasten. Drücken Sie diese Tasten, um die Ansicht auf der Control Pad-Anzeige zu ändern. Drücken Sie zweimal die Taste Menü, um das Menü Ansicht zu öffnen.

Verwenden Sie die Knöpfe unter dem Display, um sich auf dem Display zu bewegen und die Werte einzustellen. Wenn die Mitte des Knopfs grün aufleuchtet, funktioniert der Knopf auch als Drucktaste.

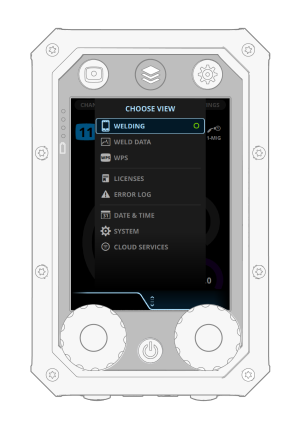

Abbildung: Ansichtsmenü

In der Ansicht Schweißen stellen Sie den Schweißstrom mit dem linken Knopf ein und nehmen die Feineinstellung mit dem rechten Knopf vor. Bei den meisten Schweißverfahren ist dieser sekundäre Parameter die Spannung.

In allen anderen Ansichten bewegen Sie sich mit dem rechten Knopf in den Menüs nach oben und nach unten. Drücken Sie die grüne Taste in der Mitte des Knopfs, um ein Element zu öffnen.

Wenn Sie einen Vorgang wie beispielsweise Abbrechen oder Standard ausführen wollen, drücken Sie die grüne Taste, um die Aktion auszuführen.

Kopf- und Fußzeile

Die Kopfzeile des Control Pad zeigt die Seriennummer der Schweißmaschine, den ausgewählten Drahtvorschub und den Namen des Benutzers an:

Falls der Knopf eine bestimmte Funktion hat, finden Sie eine Information darüber in der Fußzeile. Ein grüner Kreis in der Fußzeile fordert zum Drücken des Knopfs auf dem Steuerknopf auf. Der einstellbare Parameter oder der ausgewählte Wert wird orange hervorgehoben.

Abbildung: Control Pad-Anzeige mit der Anpassen-Fußzeile / Control Pad-Display mit der Auswahl-Fußzeile

Wenn die Auswahl der Toggle-Taste wirksam wird, lautet der Befehl in der Fußzeile Schließen. Wenn die Änderung nach dem Drücken der grünen Taste wirksam wird, lautet der Befehl in der Fußzeile OK.
