Austausch der Vorschubrollen
Tauschen Sie die Vorschubrollen aus, wenn sich Material und Durchmesser des Zusatzwerkstoffs ändern.
Gehen Sie bitte wie folgt vor:
|
1.
|
Öffnen Sie die Abdeckung und lösen Sie den Anpresshebel. |
|
2.
|

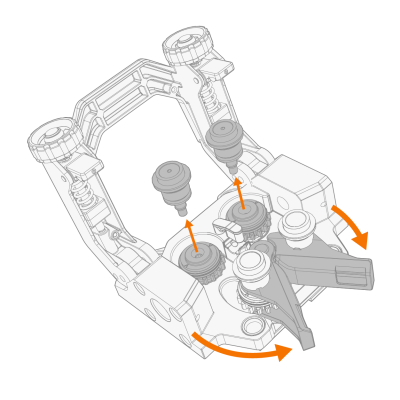

Öffnen Sie den Anpresshebel der Montagestifte der Vorschubrollen, um die Montagestifte nach oben herauszuziehen. |
|
Die Montagestifte sind unterschiedlich: Die Montagestifte der Vorschubrollen haben eine kreisförmige Markierung auf der Oberseite, während die Montagestifte der Druckrollen keine Markierungen haben. An den Montagestiften der Druckrollen sind zentrale Achsen befestigt, so dass die Montagestifte der Antriebs- und der Druckrollen nicht miteinander verwechselt werden können. |
|
3.
|
Entfernen Sie der Drahtvorschubrollen. |
|
4.
|
Wählen Sie die Vorschubrollen gemäß den folgenden Tabellen aus. |
| Fe, Ss (Al, Mc, Fc) |
V-Nut
 |
0.6 |
|
W001045 |
W001046 |
| 0,8-0,9 |
|
W001047 |
W001048 |
| 1.0 |
|
W000675 |
W000676 |
| 1.2 |
|
W000960 |
W000961 |
| 1.4 |
|
W001049 |
W001050 |
| 1.6 |
|
W001051 |
W001052 |
| 2.0 |
|
W001053 |
W001054 |
| 2.4 |
|
W001055 |
W001056 |
| Fc, Mc (Fe) |
V-Nut, gerändelt
 |
1.0 |
|
W001057 |
W001058 |
| 1.2 |
|
W001059 |
W001060 |
| 1,4-1,6 |
|
W001061 |
W001062 |
| 2.0 |
|
W001063 |
W001064 |
| 2.4 |
|
W001065 |
W001066 |
| Al (Fc, Mc, Ss, Fe) |
U-Naht
 |
1.0 |
|
W001067 |
W001068 |
| 1.2 |
|
W001069 |
W001070 |
| 1.6 |
|
W001071 |
W001072 |
| Fe, Ss (Al, Mc, Fc) |
V-Nut
|
0,8-0,9 |
Siehe Text auf der Rolle |
W006074 |
W006075 |
| 1.0 |
W006076 |
W006077 |
| 1.2 |
W004754 |
W004753 |
| 1.4 |
W006078 |
W006079 |
| Fc, Mc (Fe) |
V-Nut, gerändelt
|
1.0 |
W006080 |
W006081 |
| 1.2 |
W006082 |
W006083 |
| 1,4-1,6 |
W006084 |
W006085 |
| 2.0 |
W006086 |
W006087 |
| Al (Fc, Mc, Ss, Fe) |
U-Naht
|
1.0 |
W006088 |
W006089 |
| 1.2 |
W006090 |
W006091 |
| 1.6 |
W006092 |
W006093 |
|
5.
|

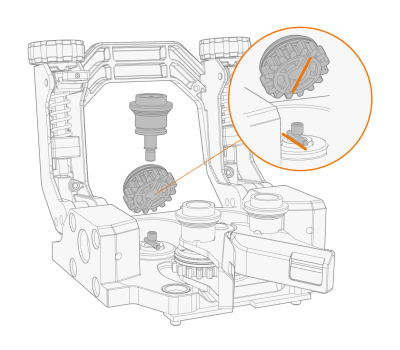

Bringen Sie die Vorschubrollen wieder in Position. Richten Sie die Kerbe auf der Unterseite der Vorschubrolle am Stift auf der Antriebswelle aus. |
|
6.
|
Bringen Sie die Montagestifte wieder an, um Vorschub- und Druckrollen in ihrer Position zu sichern. Richten Sie eine der Kerben auf der Unterseite des Montagestifts der Druckrollen am Bolzen an der Halterung aus. |
|
7.
|
Schließen Sie den Anpresshebel und schließen Sie die Abdeckung. |
