Installieren des Drahtvorschubs

Die Installationsabläufe der Drahtvorschub-Drehplatte und der doppelten Drahtvorschub-Drehplatte sind identisch, genauso wie das Installieren von einem oder zwei Drahtvorschubgeräten.

Installieren Sie den Drahtvorschub mit einer Drahtvorschub-Drehplatte auf der Stromquelle. Um zwei Drahtvorschubgeräte zu installieren, verwenden Sie eine doppelte Drahtvorschub-Drehplatte.

Um das System für den Doppel-Drahtvorschub einzurichten, benötigen Sie Montageteile (Verbindungsmuffenhalterung und Kühlschlauchbaugruppe KV200 weiblich- weiblich).

Gehen Sie bitte wie folgt vor:

1.

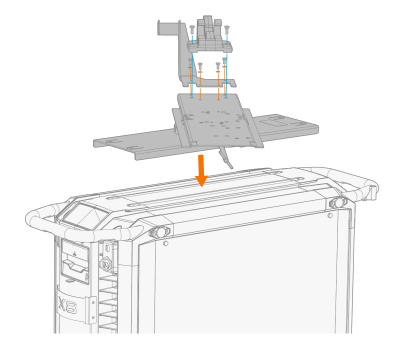

Platzieren Sie die Drahtvorschub-Drehplatte oder die doppelte Drahtvorschub-Drehplatte oben auf der Stromquelle mit der orangefarbenen Klemme an der Rückseite des Geräts.

2.

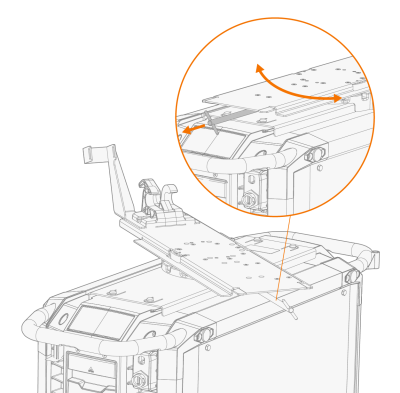

Ziehen Sie den Entriegelungshebel an der Vorderseite der Drahtvorschub-Drehplatte und drehen Sie die Oberseite zur Seite, um den Zugriff auf die untere Hälfte zu ermöglichen.

3.

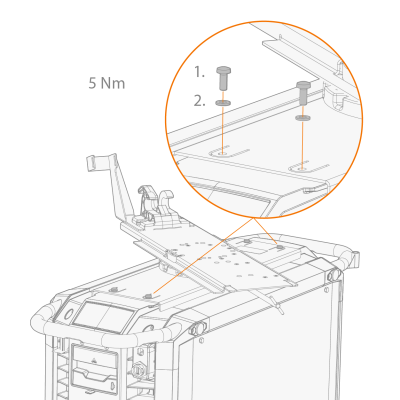

Befestigen Sie die Unterseite der Drahtvorschub-Drehplatte mit vier Schrauben (1) und Unterlegscheiben (2) an der Stromquelle.

4.

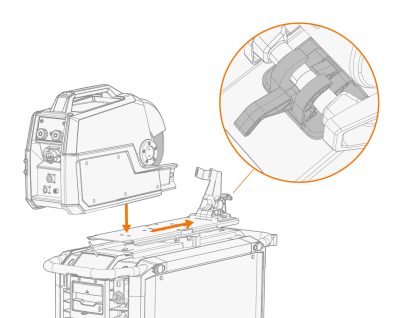

Wenn das Bedienpanel in die gleiche Richtung wie das Frontpanel der Stromquelle zeigt, setzen Sie den Drahtvorschub in die entsprechenden Nuten der Drahtvorschub-Drehplatte.

5.

Schieben Sie den Drahtvorschub von vorne nach hinten, bis die Schiene auf der Rückseite des Geräts in die orangefarbene Klemme auf der Rückseite der Drahtvorschub-Drehplatte einrastet.
