Austausch der Drahtspule

Installieren Sie den Schweißbrenner am Drahtvorschub, bevor Sie die Drahtspule montieren.
Wenn Sie Durchmesser oder Material des Zusatzwerkstoffs ändern, ändern Sie entsprechend auch die Vorschubrollen.

Gehen Sie bitte wie folgt vor:

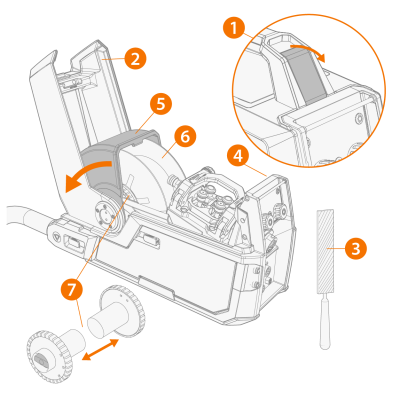

Entfernen Sie die Drahtspule:

1. Öffnen Sie die Verriegelung der Abdeckung.
2. Öffnen Sie die Abdeckung.
3. Schneiden und feilen Sie die Spitze des Zusatzwerkstoffs.
Eine scharf geschnittene Spitze des Zusatzwerkstoffs kann den Drahtleiter beschädigen, wenn sie nicht gefeilt wird.
4. Drücken Sie den Drahtrückzug, um den verbleibenden Zusatzwerkstoff aus dem Schweißbrenner zurückziehen.

5. Drücken Sie die verriegelbare Abdeckung der Drahtspule zur Seite.
6. Heben Sie die Drahtspule vom Drahtvorschub an.
7. Lösen und ziehen Sie die Hälften der Drahtspulenbremse auseinander.

Installieren Sie eine neue Drahtspule:

8. Befestigen Sie die Hälften der Drahtspulenbremse auf der neuen Drahtspule, indem Sie sie zusammen in die Drahtspule drücken. Ziehen Sie sie gegebenenfalls an.
Die Spulenbremse ist mit einer optionalen Drahtspannfunktion ausgestattet, mit welcher der Drahtvorschub bei Schweißarbeiten in kurzen Abständen und mit schweren Drahtspulen gleichmäßig bleibt. Um das Spannen des Drahts zu ermöglichen, befestigen Sie die Spulenbremse so an der Drahtspule, dass sich der Spannknopf von vorne betrachtet auf der rechten Seite befindet.
9. Setzen Sie die Drahtspule in die Aufnahme.
Stellen Sie sicher, dass die Drahtspule in die richtige Richtung zeigt, so dass der Schweißdraht von der Oberseite der Spule zu den Vorschubrollen läuft.
10. Heben Sie den Anpresshebel der Vorschubrollen an.

Installieren des Zusatzwerkstoffs:

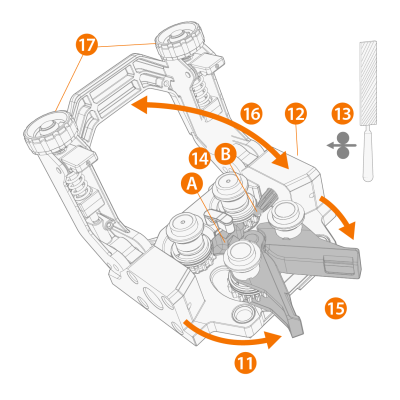

11. Lösen Sie die Druckhebel, um die Vorschubrollen zur Seite zu bewegen. Damit öffnet sich ein Spalt zwischen den Vorschubrollen.
12. Lösen Sie das Ende des Zusatzwerkstoffs von der Spule und schneiden Sie alle verformten Abschnitte ab, damit das Ende gerade ist.
Stellen Sie sicher, dass der Zusatzwerkstoff nicht von der Spule abrollt, wenn er gelöst wird.
13. Feilen Sie die Spitze des Zusatzwerkstoffs glatt.
Scharfe Kanten an der Spitze des Zusatzwerkstoffs können den Drahtleiter beschädigen.
14. Führen Sie den Zusatzwerkstoff durch das Einführungsröhrchen (A) und das mittlere Drahtführungsrohr(B) zum Ausgang, der den Zusatzwerkstoff zum Schweißbrenner führt. Schieben Sie den Zusatzwerkstoff von Hand in den Brenner, damit der Draht bis in den Drahtleiter reicht (ca. 20 cm).
15. Schließen Sie die Druckhebel, damit der Zusatzwerkstoff zwischen den Vorschubrollen gesperrt ist. Stellen Sie sicher, dass der Zusatzwerkstoff in den Nuten der Vorschubrolle sitzt.
16. Senken Sie den Druckgriff auf die Vorschubrollen ab.
17. Passen Sie den Anpressdruck der Vorschubrollen mit den Druckeinstellungsrollen an. Der Druck ist für beide Vorschubrollenpaare gleich.

Die abgestuften Skalen auf dem Druckhebel zeigen den Anpressdruck, der auf die Vorschubrollen angewendet wird. Passen Sie den Anpressdruck der Vorschubrollen gemäß der nachstehenden Tabelle an.



Zusatzwerkstoff Profil der Vorschubrollen Zusatzwerkstoffdurchmesser (mm) Einstellung (x100 N)
Fe/Ss fest V-Nut
 0,8-1,0 1,5-2,0
≥ 1,2 2,0-2,5
Metall und Rutil V-Nut, gerändelt
 ≥ 1,2 1,0-2,0
Selbst abschirmend V-Nut, gerändelt
 ≥ 1,6 2,0-3,0
Aluminium U-Naht
 1.0 0,5−1,0
1.2 1,0-1,5
1.4 1,5-2,0
≥ 1,6 2,0-2,5



Zu hoher Druck flacht den Zusatzwerkstoff ab und kann beschichtete oder gefüllte Zusatzwerkstoffe beschädigen. Zu hoher Druck führt auch zu unnötigem Verschleiß der Vorschubrollen und erhöht die Getriebelast.

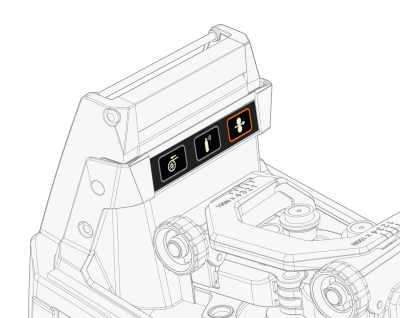

18. Drücken Sie den ‚Wire Inch’-Knopf, um den Zusatzwerkstoff zur Stromdüse des Schweißbrenners zu bewegen. Um die Drahtvorschubgeschwindigkeit zu beschleunigen, drehen Sie den linken Steuerknopf auf dem Bedienpanel.

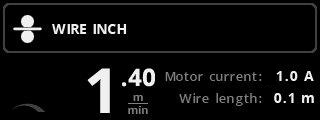

Das Bedienpanel zeigt, wie weit der Zusatzwerkstoff bewegt wurde.

Abschließen der Installation:

19. Wählen Sie das Schutzgas aus und befestigen Sie die Gasflasche am Drahtvorschub.
20. Drücken Sie den Gastest Knopf, um das vorherige Schutzgas aus dem System zu spülen.

Sie können diese Taste auch verwenden, um den ordnungsgemäßen Durchfluss des Gases durch das System zu testen.
21. Schließen Sie die obere Abdeckung.
