Anbringen des Zwischenkabels an der Zugentlastung

Um die Installation des Zwischenkabels zu erleichtern und eine unnötige Zugbelastung der Kabelstecker zu verhindern, befestigen Sie bitte beide Enden des Zwischenkabels an einer Zugentlastung.

Gehen Sie bitte wie folgt vor:

1.

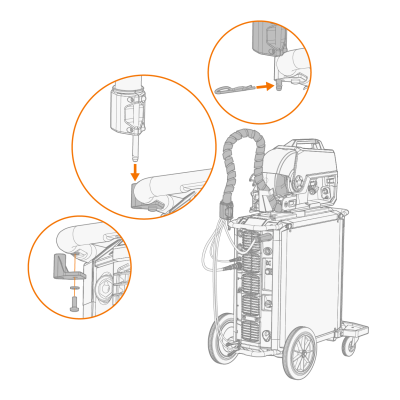

Bringen Sie den Halter der Zugentlastung am Transportgriff auf der Rückseite der Stromquelle an. Befestigen Sie den Halter der Zugentlastung mit einer Schraube von unten.

2.

Nehmen Sie das stromquellenseitige Ende des Zwischenkabels und stecken Sie den Stift der Zugentlastung in den Halter der Zugentlastung.

Sollte der Drahtvorschub von der Stromquelle getrennt werden, so fügen Sie den Stift der Zugentlastung von unten in den Halter ein.

Sollte der Drahtvorschub an der Stromquelle sein, so fügen Sie den Stift der Zugentlastung von oben in den Halter ein.

3.

Führen Sie den mitgelieferten Sicherungsstift durch das Loch im Stift der Zugentlastung.

4.

Führen Sie das Kabelbündel von der Rückseite der Stromquelle und befestigen Sie die Zugentlastung am anderen Ende des Kabels auf der linken Seite des Drahtvorschubs. Weitere Informationen finden Sie unter Installation der Kabel.
