Anbringen der Räder
Für vorne und hinten bewegliche Räder installieren Sie die Vorderradbaugruppe an der Vorderseite des Geräts. Für unbewegliche Räder vorne installieren Sie die Hinterradbaugruppe an der Vorderseite des Gerätes. Beachten Sie auch Installieren eines optionalen Gasflaschenwagens.
Gehen Sie bitte wie folgt vor:
Installation der hinteren Räder:
|
1.
|

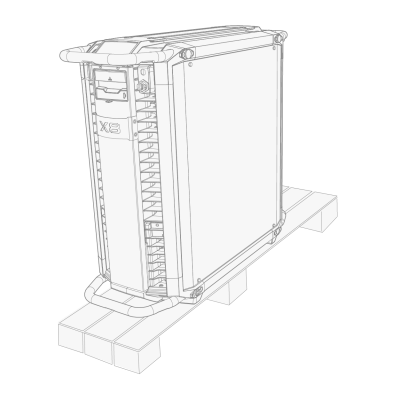

Entfernen Sie die seitliche Verpackung, lassen Sie die Stromquelle aber auf der Palette stehen. |
|
2.
|

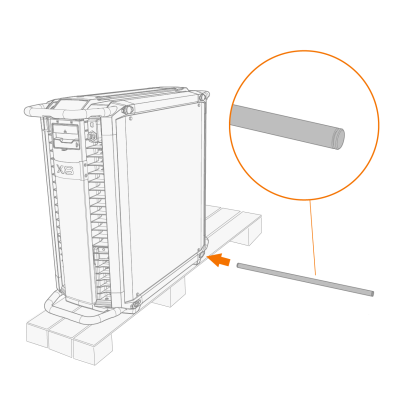

Drücken Sie die Hinterachse durch die Bodenöffnung auf der Geräterückseite und platzieren Sie die Achse mittig. |
|
3.
|
Schieben Sie die beiden Spurverbreiterungen (1) auf die Achse. |
|
4.
|
Schieben Sie die beiden Räder (2) auf die Achse. |
|
5.
|
Schieben Sie die beiden Scheiben (3) auf die Achse. |
|
6.
|
Schieben Sie die beiden Halteringe (4) auf die Achse, bis sie in der Nut einrasten. |
Installation der vorderen Räder:
|
1.
|

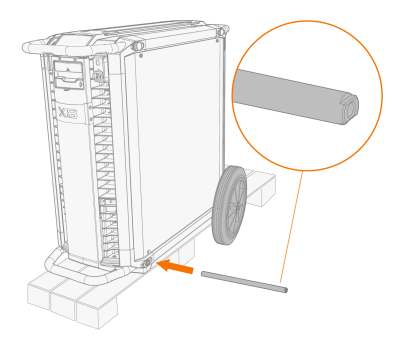

Drücken Sie die Vorderachse durch die Bodenöffnung auf der Gerätevorderseite und platzieren Sie die Achse mittig. |
|
2.
|

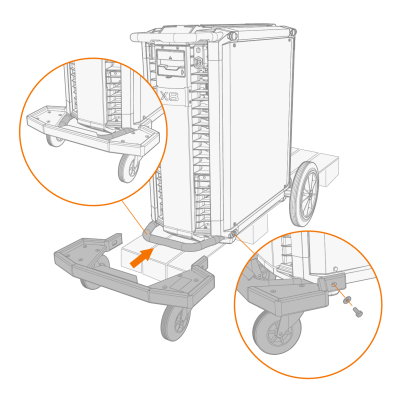

Setzen Sie den Transportgriff über den Kamm im Radsatz und richten Sie die Löcher im Radsatz an den Enden der Achse aus. |
|
3.
|
Befestigen Sie den vorderen Radsatz am Ende der Achse mit einer Schraube (1) und Unterlegscheiben (2) von beiden Seiten. |
|
4.
|

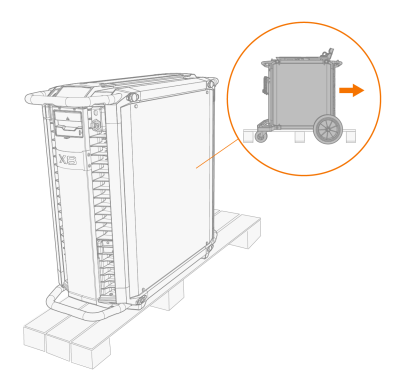

Sobald die Räder befestigt sind, heben Sie die Stromquelle von der Palette. |
