AP/APC 控制面板：主视图
X5 AP/APC 控制面板的主视图也是主要的焊接视图。
| 1. | 储存通道信息 |
| 2. | 应用的焊接参数和功能 |
| 3. | 送丝速度 (MIG) 或电流（TIG、MMA、气刨） |
| 4. | 激活的焊接工艺 |
| 5. | 应用的设备设置（例如遥控或中继送丝机） |
| 6. | 焊接电压 |
>>使用 1-MIG 工艺时，显示电压微调
>>使用 Wise/MAX 工艺时，会显示相应的 Wise/MAX 参数调整。
| 7. | 右控制旋钮按钮的可配置功能 |
>>要定义快捷方式，请按住右控制旋钮按钮 3 秒钟，然后从可用选项列表中选择快捷方式功能。
>>定义快捷方式后，在主视图中短按右控制旋钮按钮即可使用。
| 8. | 激活的用户 |
| 9. | 主动操作模式。 |
主页视图中的控制旋钮功能
左侧控制旋钮：
| • | 手动 MIG：送丝速度调节 |
| • | 1-MIG：送丝速度调节 |
| • | Pulse MIG：送丝速度调节 |
| • | DPulse MIG：使用控制旋钮按钮调节送丝速度和切换脉冲水平 |
| • | TIG/MMA：焊接电流调节 |
| • | 气刨：电流调节。 |
右侧控制旋钮：
| • | 手动 MIG：焊接电压调节 |
| • | 1-MIG：焊接电压微调或 Wise/MAX 参数调整 |
| • | 脉冲 MIG：焊接电压微调或 Wise/MAX 参数调整 |
| • | DPulse 双脉冲 MIG：焊接电压微调 |
| • | MMA：动态调节。 |
|
开启 Wise 功能、Wise 工艺或 MAX 工艺后，主视图和焊接过程中的控制旋钮功能可能与上述不同。有关这些功能和工艺的更多信息，请参阅功能和特性附加指南。 |

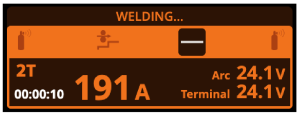

焊接过程中的焊接数据视图
