安装和更换送丝引导导管

送丝机构包括三个送丝引导导管。当焊丝直径变大或材料变化时要进行更换。

更换出口导管时，必须拆下焊枪。

a.

进口导管

b.

中间导管

c.

出口导管



根据下表选择新焊丝导管。送丝机耗材。

要更换送丝引导导管：

1.

松开压力臂并将填充焊丝从系统中取出。

2.

拔出旧进口导管 (a) 并在原位插入新导管。

3.

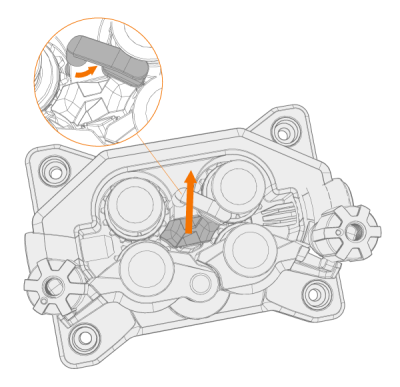

将锁箍转到一旁以松开中间导管 (b)，以便进行更换。

4.

将新的中间导管插入其插槽中，然后将其正确推入到位。确保标记箭头指向预送丝方向。

5.

将锁箍转回来锁定新的中间导管。

6.

从任一方向推出旧出口导管，以更换出口导管 (c)。
