使用固定板安装送丝机

本节介绍了 X5 Wire Feeder 300（在电源顶部）的固定安装。

对于堆叠安装，需要额外支撑。阅读此处的安装说明：安装。

所需工具：

1.

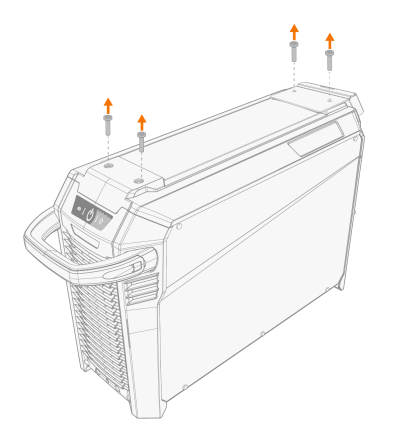

暂时移除电源顶盖螺钉。

2.

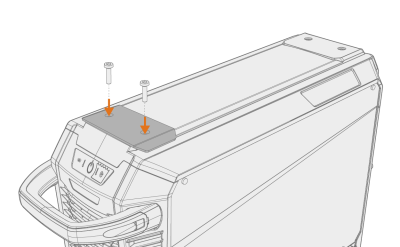

将前固定板放在电源上，并使用两个电源顶盖螺钉 (M6x30) 将其固定到位。

3.

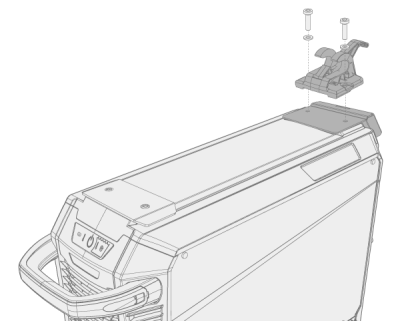

将后固定板和送丝机锁定机构放置在电源上。用随锁定机构一起提供的两个螺钉 (M6x40) 将它们固定到位。

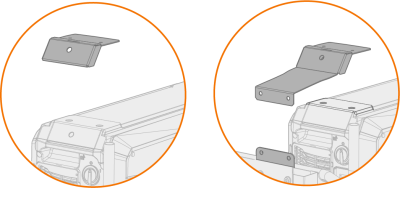

根据您的 X5 FastMig 设置，提供了两个不同的后固定板选项。两者都包括用于中继线应变消除装置的接口，但较长的固定板也可用作推车连接支架。

4.

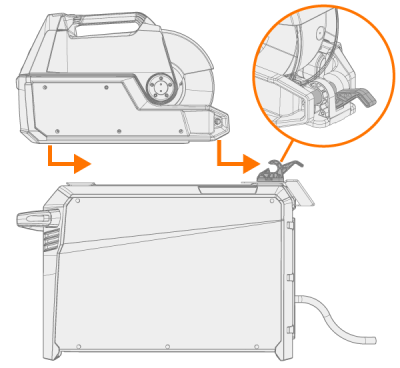

从前向后滑动送丝机，直到背面的横杆锁定到电源的锁定机构中。

5.

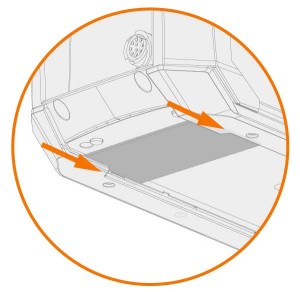

确保送丝机的前部也锁定到（前固定板边缘的）适当位置。

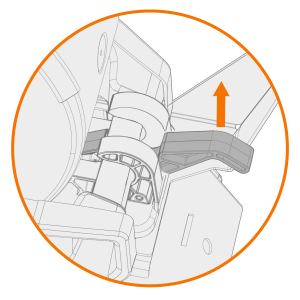

拉动锁定机构杆来释放后部锁定：
