X5 Manual kontrol panelini kullanma
X5 Wire Feeder 200 Manual ve 300 Manual kontrol panelleri, X5 FastMig'i TIG (DC) ve MMA kaynağı ve oluk açma için de kullanma seçeneği ile MIG kaynağı için en temel özellikleri ve işlevleri içerir.

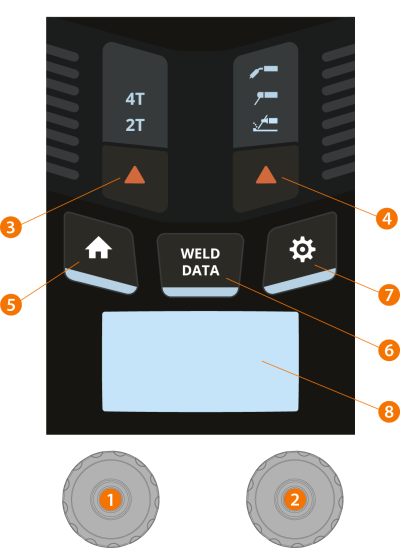

X5 Wire Feeder 300 Manual kontrol paneli (X5 FP 300R)
| 1. | Sol kontrol topuzu |
>> MIG modunda: Tel besleme hızı
>> MMA modunda: Kaynak akımı ayarı
>> Oluk Açma modunda: Akım ayarı
| 2. | Sağ kontrol topuzu |
>> MIG modunda: Kaynak gerilimi ayarı
>> MIG modunda (düğmeye basın): Kaynak gerilimi ve dinamik ayarı arasında geçiş yapın
>> MMA modunda: Dinamik ayarı
| 3. | Tetik mantığı seçimi |
>> 2T ve 4T tetik mantığı modları arasında geçiş yapar
| 4. | Kaynak işlemi / çalışma modu seçimi |
>> MIG, MMA ve Oluk açma modları arasında geçiş yapar
>> TIG modu için uzun basın
| 5. | Giriş düğmesi |
>> Varsayılan kaynak görünümüne/moduna geçer
| 6. | Kaynak verileri düğmesi |
>> Son kaynağın süresini, akımını ve gerilimini gösterir
| 7. | Ayarlar menüsü düğmesi |
| 8. | Ana ekran |
>> Tel besleme hızını, akımı ve/veya gerilimi gösterir (gösterilen içerik, seçilen kaynak işlemine bağlıdır).
Kontrol paneli ayarlarını ve kaynak parametrelerini değiştirmek için Manual kontrol paneli: Ayarlar bölümüne bakın.
Güvenlik kilidi: 1 ve 2 numaralı kontrol topuzlarına aynı anda uzun basılarak cihaz, güvenlik için kilitlenebilir. Bu özellik, ekipmanı kapatmak zorunda kalmadan kazara kaynak yapılmasını ve cihazın çalıştırılmasını önler. 1 ve 2 kontrol topuzlarına aynı anda 2 saniye basarak cihazın kilidini açın.

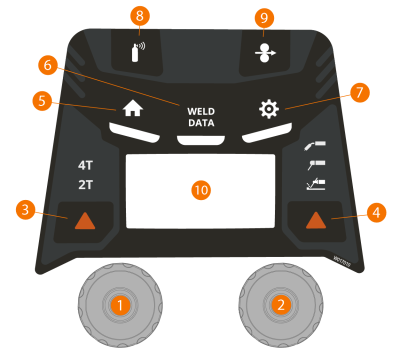

X5 Wire Feeder 200 Manual kontrol paneli (X5 FP 200R)
| 1. | Sol kontrol topuzu |
>> MIG modunda: Tel besleme hızı
>> MMA modunda: Kaynak akımı ayarı
>> Oluk Açma modunda: Akım ayarı
| 2. | Sağ kontrol topuzu |
>> MIG modunda: Kaynak gerilimi ayarı
>> MIG modunda (düğmeye basın): Kaynak gerilimi ve dinamik ayarı arasında geçiş yapın
>> MMA modunda: Dinamik ayarı
| 3. | Tetik mantığı seçimi |
>> 2T ve 4T tetik mantığı modları arasında geçiş yapar
| 4. | Kaynak işlemi / çalışma modu seçimi |
>> MIG, MMA ve Oluk açma modları arasında geçiş yapar
>> TIG modu için uzun basın
| 5. | Giriş düğmesi |
>> Varsayılan kaynak görünümüne/moduna geçer
| 6. | Kaynak verileri düğmesi |
>> Son kaynağın süresini, akımını ve gerilimini gösterir
| 7. | Ayarlar menüsü düğmesi |
| 8. | Gaz testi düğmesi |
>> Koruyucu gaz akışını test eder ve gaz hattını yıkar
| 9. | Tel inç düğmesi |
>> Dolgu telini ileriye doğru yönlendirir (ark kapalıyken)
| 10. | Ana ekran |
>> Tel besleme hızını, akımı ve/veya gerilimi gösterir (gösterilen içerik, seçilen kaynak işlemine bağlıdır).
Kontrol paneli ayarlarını ve kaynak parametrelerini değiştirmek için Manual kontrol paneli: Ayarlar bölümüne bakın.
Güvenlik kilidi: 1 ve 2 numaralı kontrol topuzlarına aynı anda uzun basılarak cihaz, güvenlik için kilitlenebilir. Bu özellik, ekipmanı kapatmak zorunda kalmadan kazara kaynak yapılmasını ve cihazın çalıştırılmasını önler. 1 ve 2 kontrol topuzlarına aynı anda 2 saniye basarak cihazın kilidini açın.
