Tel kılavuz borularını takma ve değiştirme

Tel besleme mekanizması, üç tel kılavuz borusu içerir. Dolgu teli çapı büyüdüğünde veya malzemesi değiştiğinde bunları değiştirin.

Çıkış kılavuz borusunu değiştirirken, kaynak tabancası çıkarılmalıdır.

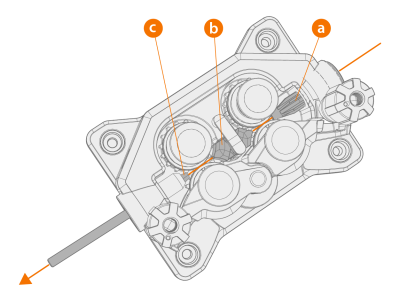

a.

Giriş kılavuz borusu

b.

Orta kılavuz borusu

c.

Çıkış kılavuz borusu



Şu bölümdeki tablolara göre yeni tel kılavuz borularını seçin: Tel besleyici sarf malzemeleri.

Tel kılavuz borularını değiştirmek için:

1.

Basınç kollarını serbest bırakın ve dolgu telini sistemden çıkarın.

2.

Giriş kılavuz borusunu (a) dışarı çekin ve yerine yenisini yerleştirin.

3.

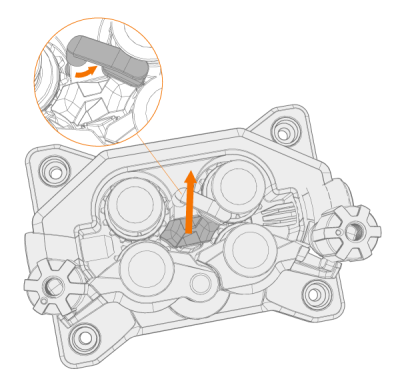

Orta kılavuz borusunu (b) değiştirilmek üzere serbest bırakmak için kilitleme klipsini yana çevirin.

4.

Yeni orta kılavuz borusunu yuvasına yerleştirin ve doğru şekilde yerine itin. Ok işaretinin telin çalışma yönünü gösterdiğinden emin olun.

5.

Yeni orta boruyu kilitlemek için kilitleme klipsini eski konumuna çevirin.

6.

Eski çıkış borusunu herhangi bir yönden dışarı doğru iterek çıkış kılavuz borusunu (c) değiştirin.
