Kurulum

Kurulum tamamlanmadan önce ekipmanı şebekeye bağlamayın.
Üreticinin talimatlarında belirtilen değişiklikler ve ayarlamalar dışında, kaynak ekipmanında hiçbir şekilde değişiklik yapmayın.
Ekipmanı, güç kaynağı ünitesindeki veya tel besleyici ünitesindeki koldan mekanik olarak (örneğin bir vinçle) hareket ettirmeye veya asmaya çalışmayın. Kollar yalnızca manuel hareket içindir.

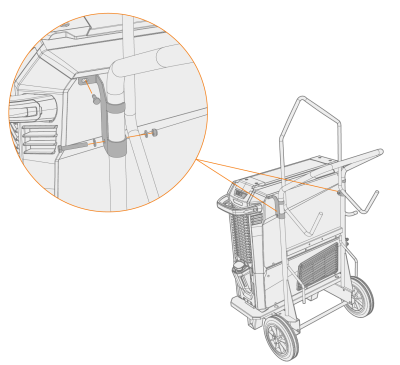

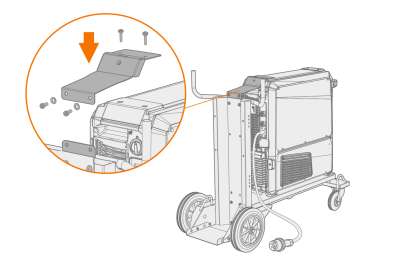

Kule olarak istiflenmiş tüm ekipman setini kurarken (su soğutucusu altta, güç kaynağı ortada ve tel besleyici üstte), ekipmanı her zaman X5 FastMig ile uyumlu bir Kemppi arabaya takın ve sabitleyin veya ekipmanı sahada yeterli başka bir yere sabitleyin.

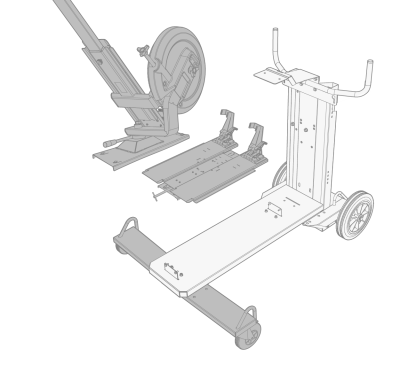

Kule olarak istiflenmiş tüm ekipman setini kurarken ve çift tel besleyici döner plakasını veya dengeleme kolunu kullanırken, her zaman ekipmanla birlikte verilen daha geniş ön makara destek plakasını kullanın. Bu, 4 tekerlekli araba için geçerlidir.
Makineyi yatay, sabit ve temiz bir zemine yerleştirin. Makineyi yağmurdan ve doğrudan güneş ışığından koruyun. Makine çevresinde soğutma havasının dolaşımı için yeterli alan olup olmadığını kontrol edin.

Kurulumdan önce

• Yüksek gerilim ünitelerinin kurulumu ve kullanımıyla ilgili yerel ve ulusal gereklilikleri kabul ettiğinizden ve bunlara uyduğunuzdan emin olun.
• Paketlerin içeriğini kontrol edin ve parçaların hasarlı olmadığından emin olun.
• Güç kaynağını sahada kurmadan önce, şebeke kablosu tipi ve sigorta derecesi gereksinimlerine bakın.

Dağıtım şebekesi

Bu A Sınıfı ekipman, elektrik gücünün kamuya açık düşük gerilimli besleme sistemi tarafından sağlandığı yerleşim yerlerinde kullanılmak üzere tasarlanmamıştır. Söz konusu konumlarda, iletilen ve yayılan radyo frekansı parazitleri nedeniyle elektromanyetik uyumluluğun sağlanmasında olası zorluklarla karşılaşılabilir.

Ortak bağlantı noktasındaki kamuya açık alçak gerilim sisteminin kısa devre gücünün aşağıdaki tabloda (*) belirtilenden yüksek olması koşuluyla, bu ekipman IEC 61000-3-11:2017 ve IEC 61000-3-12:2011 ile uyumludur ve kamuya açık düşük gerilimli sistemlere bağlanabilir. Gerekirse dağıtım şebekesi operatörüne danışarak sistem empedansının empedans kısıtlamaları ile uyumlu olmasını sağlamak, ekipmanı kuran veya kullanan kişinin sorumluluğundadır.
Ekipman *
X5 güç kaynağı 400 A: 5,8 MVA
X5 güç kaynağı 500 A: 6,4 MVA
X5 darbeli güç kaynağı 400 A: 6,3 MVA
X5 darbeli güç kaynağı 500 A: 6,7 MVA
